Gambar Konstruksi Bangunan: Pengertian dan Klasifikasi

Gambar konstruksi bangunan adalah dokumen teknis yang merepresentasikan spesifikasi geometris, material, metode instalasi, dan hubungan antar sistem bangunan secara presisi. Dokumen ini berfungsi sebagai bahasa teknis universal yang menghubungkan desain dengan realisasi fisik dalam proyek konstruksi. Menurut International Organization for Standardization (ISO 19650), gambar konstruksi termasuk dalam Information Requirements wajib yang menjamin akurasi, keselamatan, dan kepatuhan regulasi proyek.

Dalam ekosistem konstruksi modern, gambar konstruksi tidak hanya mencakup dokumen 2D tradisional, tetapi juga model Building Information Modeling (BIM) yang terintegrasi dengan data parametrik. Gambar konstruksi diklasifikasikan dalam empat kategori utama yaitu For Construction (FC), Shop Drawing (SD), Fabrication Drawing (FD), dan As-Built Drawing (ABD) — masing-masing dengan otoritas, fungsi, dan hierarki legal yang berbeda. Pengelolaan dokumen ini diatur oleh kerangka regulasi global seperti ISO 19650 dan ASTM International, serta regulasi nasional Indonesia melalui Permen PUPR 10/2021 dan UU 2/2017 tentang Jasa Konstruksi.

Gambar Konstruksi Bangunan

Bahasa Inggris	Construction Drawing
Fungsi utama	Bahasa teknis universal proyek
Klasifikasi	FC, SD, FD, ABD
Penerbit FC	Konsultan Desain
Penerbit SD/FD	Kontraktor (disahkan MK)
Standar global	ISO 19650, AIA G202-2013
Standar Indonesia	SNI ISO 128-30, SNI 7392:2020
Regulasi utama	Permen PUPR 10/2021, UU 2/2017
Teknologi pendukung	BIM, EDMS, Laser Scanning
Penyimpanan ABD	Selama masa pakai bangunan

Klasifikasi Gambar Konstruksi Bangunan

Gambar konstruksi membentuk hierarki dokumen teknis yang mengatur siklus proyek dari fase desain hingga operasional bangunan. Berdasarkan fungsi, kompleksitas, dan otoritas penerbitnya, gambar konstruksi diklasifikasikan dalam empat kategori utama yang memiliki kekuatan hukum dan hubungan saling berkaitan.

Gambar For Construction (FC)

For Construction (FC) dikeluarkan oleh konsultan desain (arsitek atau insinyur) dan berstatus sebagai dokumen kontrak utama yang disahkan oleh pemilik proyek (Owner). Berdasarkan FIDIC Red Book 2017, FC memiliki kekuatan hukum tertinggi saat konflik interpretasi dokumen terjadi.

Tiga karakteristik kunci dari FC yang membedakannya dari jenis gambar konstruksi lainnya:

• Cakupan Holistik: Memuat seluruh lingkup pekerjaan, termasuk bagian yang dijalankan kontraktor spesialis atau instansi pihak ketiga seperti jaringan utilitas PLN.
• Detail Terkontrol: Tidak menampilkan detail mikro seperti sambungan baut, tetapi wajib menyertakan Standard Drawing seperti SNI 03-2847-2019 untuk detail tulangan beton.
• Notasi Kritis: Penjelasan lingkup pekerjaan tiap pihak harus tercantum eksplisit dalam dokumen kontrak proyek.

Pada kontrak lump-sum, perubahan FC hanya sah dengan Amendment Order yang tertandatangani oleh Owner. Distribusi FC mengikuti alur formal dari konsultan desain ke pemilik proyek, kemudian ke kontraktor utama dan subkontraktor terkait.

Gambar 1. Alur proses distribusi gambar For Construction dalam proyek konstruksi.

Shop Drawing (SD)

Shop Drawing (SD) dibuat oleh kontraktor sebagai penjabaran teknis dari FC, dan wajib disahkan oleh Konsultan Manajemen Konstruksi (Construction Manager). SD bersifat subordinat terhadap FC — setiap penyimpangan tanpa Site Instruction resmi merupakan pelanggaran kontrak. SD biasanya dibuat untuk tiga skenario lapangan berikut:

Kondisi Lapangan	Contoh Shop Drawing	Dasar Hukum
Detailing tidak jelas di FC	Sambungan baja struktural	ISO 129-1:2018
Modifikasi metode kerja	Perancah non-standar	Site Instruction
Adaptasi kendala geoteknik	Pondasi tiang bor alternatif	Laporan geoteknik

Gambar 2. Alur proses pengesahan Shop Drawing dari kontraktor ke MK.

Fabrication Drawing (FD)

Fabrication Drawing (FD) merupakan subkategori dari Shop Drawing yang khusus dibuat untuk komponen fabrikasi. FD memuat detail teknis tingkat tinggi untuk produksi komponen sebelum dibawa ke lokasi proyek.

Komponen	Konten FD	Standar Acuan
Struktur Baja	Toleransi las, urutan perakitan	AWS D1.1 / SNI 07-2053-2006
Panel MEP	Diagram isometrik pipa, koordinat anchor	ASME B31.3
Precast Beton	Lokasi lifting insert, kekuatan lepas cetak	PCI MNL-137

Dua kriteria critical check yang harus dipenuhi oleh FD: dokumen wajib memuat As-Fabricated Dimensions dengan toleransi sesuai ASTM A6, serta harus disertai Material Test Certificate seperti sertifikat baja dari produsen. FD tanpa pengesahan Konsultan MK berstatus "Informasional", bukan acuan kontrak.

As-Built Drawing (ABD)

As-Built Drawing (ABD) merekam kondisi aktual bangunan setelah konstruksi selesai. Dokumen ini menjadi acuan utama untuk operasional, pemeliharaan, dan renovasi bangunan di masa depan. Permen PUPR No. 10/2021 mewajibkan penyimpanan ABD selama masa pakai bangunan.

Proses pembuatan ABD modern melibatkan dua tahapan utama:

1. Verifikasi Lapangan: Laser scanning dengan akurasi ±2 mm dan overlay model BIM dengan cloud point aktual.
2. Dokumentasi Penyimpangan: Pencatatan perubahan posisi utilitas dengan koordinat GPS, serta dokumentasi material pengganti seperti spesifikasi valve revisi.

Penting dicatat bahwa ABD bukan alat klaim variasi order — setiap perubahan harus terdokumentasi dalam Site Instruction sebelum eksekusi konstruksi.

Gambar 3. Fungsi strategis As-Built Drawing dalam siklus operasional bangunan.

Hierarki Legal Antar Gambar

Empat jenis gambar konstruksi membentuk hierarki legal yang ketat, di mana FC menempati posisi tertinggi sebagai acuan kontrak utama, diikuti SD/FD yang merupakan subordinat FC, dan ABD sebagai rekaman akhir kondisi aktual. Klasifikasi ini membentuk tulang punggung design accountability dalam konstruksi modern.

Gambar 4. Diagram hierarki legal dan relasi antar jenis gambar konstruksi.

Manajemen Gambar di Lapangan

Manajemen gambar konstruksi merupakan sistem pengendalian dokumen vital yang menjamin eksekusi proyek sesuai desain. Kegagalan dalam proses ini berpotensi menyebabkan kesalahan konstruksi, konflik hukum, dan pemborosan biaya menurut Construction Industry Institute tahun 2023.

Prinsip Single Source of Truth

Prinsip inti manajemen gambar konstruksi adalah "Single Source of Truth" — hanya revisi terbaru yang berlaku di lapangan. Prinsip ini diimplementasikan melalui alur monitoring formal dari penerbitan dokumen baru, distribusi terkontrol, hingga penarikan versi lama.

Gambar 5. Alur monitoring sistem pengendalian dokumen gambar konstruksi.

Protokol Penyimpanan dan Klasifikasi File

Struktur folder penyimpanan dokumen gambar harus terorganisir baik dalam bentuk fisik maupun digital. Tiga kewajiban penyimpanan utama adalah:

• Master File FC: Salinan fisik atau asli berstempel "RECEIVED" dari konsultan desain.
• SD/FD Disetujui: Wajib disertai Site Instruction sebagai dasar perubahan.
• Arsip SUPERSEDED: Disimpan minimal hingga proyek selesai sesuai Permen PUPR No. 10/2021.

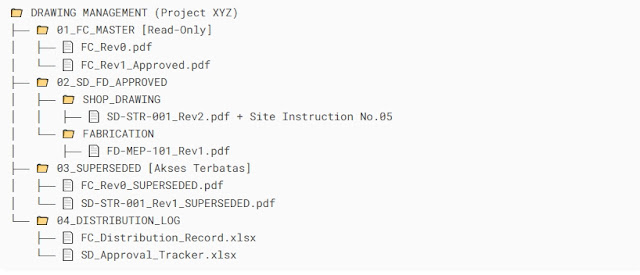

Gambar 6. Struktur folder digital penyimpanan dokumen gambar konstruksi.

Prosedur Distribusi dan Penarikan

Tiga langkah kritis dalam distribusi dan penarikan gambar konstruksi:

1. Distribusi Gambar Baru: Beri stempel "CONTROLLED COPY" pada setiap salinan dan catat penerima, tanggal, dan versi dalam Distribution Log.
2. Penarikan Revisi Lama: Tarik dokumen fisik dan digital dalam 24 jam, beri stempel "SUPERSEDED" dan pindahkan ke arsip.
3. Verifikasi Lapangan: Konfirmasi penghancuran gambar usang oleh penerima untuk mencegah penggunaan ulang.

Pelanggaran protokol ini berdampak serius — risiko pekerja mengacu versi salah dapat menyebabkan kesalahan konstruksi (contoh: kolom bergeser 15 cm), dengan sanksi kontrak denda 0,1% nilai pekerjaan per hari sesuai FIDIC Clause 6.4.

Pengendalian Kualitas di Lapangan

Empat mekanisme jaminan kualitas yang umum diterapkan dalam manajemen gambar lapangan:

Alat Pengendali	Fungsi	Frekuensi
Inspeksi Stempel	Verifikasi gambar berstatus "CONTROLLED COPY"	Harian
Toolbox Meeting	Sosialisasi perubahan gambar ke pekerja	Per revisi
QR Code Tracking	Scan versi gambar via aplikasi mobile	Real-time
Audit Silang	Cross-check gambar vs instalasi aktual	Mingguan

Teknologi Pendukung Manajemen Gambar

Tiga kategori teknologi modern yang mendukung manajemen gambar konstruksi:

• EDMS (Electronic Document Management System): Platform seperti Autodesk BIM 360 dan Procore menyediakan fitur version control, automatic superseding, dan access log.
• BIM Integration: Model 3D yang terhubung dengan database gambar memungkinkan visualisasi konflik desain secara otomatis.
• Laser-Scan Verification: Overlay gambar kerja dengan kondisi aktual lapangan dengan akurasi hingga ±3 mm.

Standar Internasional Gambar Konstruksi

Pengelolaan gambar konstruksi bangunan diatur oleh kerangka regulasi global yang menjamin interoperabilitas, akurasi teknis, dan kepatuhan hukum. Pelanggaran standar berpotensi menyebabkan pembatalan kontrak, denda, atau tuntutan pidana.

ISO 19650 — Organization of Information

ISO 19650 merupakan standar utama untuk manajemen informasi dalam proyek konstruksi berbasis BIM, terbagi dalam tiga bagian:

• Bagian 1: Konsep dan prinsip manajemen informasi.
• Bagian 2: Fase pengembangan aset dari desain hingga konstruksi.
• Bagian 3: Fase operasional termasuk pemeliharaan berbasis ABD.

Penerapan ISO 19650 dalam gambar konstruksi mencakup klasifikasi UNICLASS 2015 untuk penomoran elemen gambar, sebagai contoh kode Pr_25_30_95_15 yang merepresentasikan sambungan baja.

Gambar 7. Penerapan klasifikasi UNICLASS 2015 dalam penomoran elemen gambar.

ASTM International Standards

Standar	Aplikasi Gambar	Parameter Kritis
ASTM A991	Toleransi pengukuran FD	±1,5 mm/meter
ASTM E2919	Akurasi laser scanning ABD	Akurasi 99,7%
ASTM F2948	Simbol utilitas bawah tanah	Warna/warisan RGB

AIA G202-2013 (American Institute of Architects)

Standar AIA G202-2013 menetapkan dua ketentuan kunci untuk pengelolaan Shop Drawing: timeline review SD maksimal 14 hari kerja, dan kewajiban kontraktor menyertakan perbandingan SD versus FC dalam bentuk delta report untuk memudahkan verifikasi kesesuaian dokumen.

Regulasi Indonesia tentang Gambar Konstruksi

Di Indonesia, pengelolaan gambar konstruksi diatur oleh kerangka hukum nasional yang spesifik dan mengikat seluruh pemangku kepentingan dalam industri konstruksi.

Kerangka Hukum Utama

Regulasi	Fokus Gambar	Sanksi Pelanggaran
Permen PUPR 10/2021	Penyimpanan ABD selama masa pakai	Pidana 1 tahun
UU 2/2017 (Jasa Konstruksi)	Kewenangan penerbit FC	Denda Rp 500 juta
SNI 7392:2020	Simbol gambar teknik	Pembatalan Sertifikat Laik Fungsi

SNI Wajib untuk Gambar Konstruksi

Kode SNI	Judul	Aplikasi
SNI ISO 128-30	Aturan gambar arsitektur	FC/SD
SNI 03-2847	Detail tulangan beton	FD/ABD
SNI 07-2053	Simbol pengelasan	FD
SNI 8153:2015	Sistem koordinat geospasial ABD	ABD

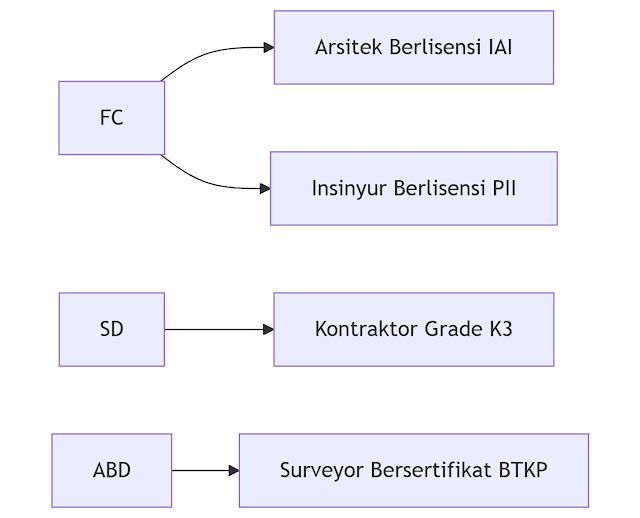

Gambar 8. Ketentuan otoritas tanda tangan pengesahan gambar konstruksi.

Konvergensi Standar Global dan Lokal

Harmonisasi antara standar global dan regulasi Indonesia dilakukan melalui tiga mekanisme utama:

1. Adopsi Modifikasi: SNI 03-2847 mengadopsi ACI 318-19 dengan penyesuaian untuk iklim tropis Indonesia.
2. Referensi Silang: Permen PUPR 10/2021 merujuk pada ISO 19650-3 untuk manajemen As-Built Drawing.
3. Sertifikasi Dual: Pengawas konstruksi modern wajib memenuhi SKA PII dari Persatuan Insinyur Indonesia ditambah Certified BIM Manager sesuai ISO 19650.

Risiko dan Mitigasi Penyimpangan Gambar

Tiga jenis penyimpangan kritis yang sering terjadi dalam pengelolaan gambar konstruksi beserta strategi mitigasinya:

1. Deviasi SD terhadap FC: Berpotensi menyebabkan breach of contract dan pembongkaran paksa. Mitigasi dilakukan melalui double-check oleh Design Coordinator kontraktor sebelum SD dieksekusi.
2. Distribusi Gambar Usang: Berisiko menyebabkan kesalahan konstruksi seperti kolom salah posisi. Mitigasi melalui sistem QR code untuk verifikasi versi gambar di lapangan secara real-time.
3. ABD Tidak Akurat: Mengakibatkan kegagalan identifikasi utilitas bawah tanah saat renovasi. Mitigasi dengan verifikasi menggunakan Ground Penetrating Radar (GPR) sebelum pekerjaan baru dimulai.

Penerapan manajemen risiko proyek yang sistematis menjadi kunci pencegahan masalah ini, didukung oleh prinsip Quality Assurance dalam siklus dokumen konstruksi.

Dampak Teknologi BIM pada Gambar Konstruksi

Building Information Modeling (BIM) telah mentransformasi cara gambar konstruksi diproduksi, didistribusikan, dan diverifikasi. Teknologi ini mengintegrasikan dokumentasi 2D tradisional dengan model 3D parametrik yang kaya data.

Level of Development (LOD) dalam BIM

BIM memiliki dua tingkat akurasi utama yang relevan dengan gambar konstruksi:

• LOD 300: Digunakan untuk Shop Drawing dengan detail fabrikasi yang siap untuk produksi komponen.
• LOD 500: Digunakan untuk As-Built Drawing yang merepresentasikan kondisi aktual bangunan setelah konstruksi selesai.

Fitur Clash Detection dalam BIM memungkinkan otomatisasi identifikasi konflik desain sebelum fabrikasi komponen dilakukan, menghemat biaya rework yang signifikan pada proyek skala besar.

Digital Workflow Modern

Dua aspek utama digital workflow yang mengubah praktik gambar konstruksi:

• Cloud Collaboration: Platform seperti BIM 360 memungkinkan real-time mark-up dan version control antar tim proyek yang tersebar geografis.
• Laser Scanning & Photogrammetry: Akurasi pembuatan ABD meningkat hingga 99,7% menurut Journal of Construction Engineering tahun 2023.

Integrasi BIM dalam proyek skala besar memberikan dampak signifikan — pada studi kasus proyek manajemen konstruksi modern, deteksi clash antara pipa MEP dengan struktur dapat menghemat biaya rework hingga ratusan miliar rupiah, sebagaimana dibuktikan oleh berbagai proyek infrastruktur strategis nasional.

Pertanyaan yang Sering Diajukan

Apa itu gambar konstruksi bangunan?

Gambar konstruksi bangunan adalah dokumen teknis yang merepresentasikan spesifikasi geometris, material, metode instalasi, dan hubungan antar sistem bangunan secara presisi. Dokumen ini menjadi bahasa teknis universal yang menghubungkan desain dengan realisasi fisik proyek konstruksi.

Apa perbedaan FC, SD, FD, dan ABD?

FC (For Construction) adalah dokumen kontrak utama dari konsultan desain. SD (Shop Drawing) dibuat kontraktor sebagai penjabaran teknis FC. FD (Fabrication Drawing) adalah subkategori SD untuk komponen fabrikasi seperti baja struktural. ABD (As-Built Drawing) merekam kondisi aktual bangunan untuk operasional dan pemeliharaan.

Apa itu Single Source of Truth?

Single Source of Truth adalah prinsip inti manajemen gambar yang menetapkan hanya revisi terbaru berlaku di lapangan. Setiap salinan diberi stempel CONTROLLED COPY dengan distribusi tercatat, sementara revisi lama ditarik dan diberi stempel SUPERSEDED dalam 24 jam.

Standar apa yang mengatur gambar konstruksi di Indonesia?

Diatur oleh Permen PUPR 10/2021, UU 2/2017 Jasa Konstruksi, SNI ISO 128-30 untuk gambar arsitektur, SNI 03-2847 untuk detail tulangan beton, SNI 07-2053 untuk simbol pengelasan, dan SNI 8153:2015 untuk sistem koordinat geospasial ABD.

Apa fungsi BIM dalam gambar konstruksi modern?

BIM mengintegrasikan gambar konstruksi dengan model 3D parametrik untuk Clash Detection otomatis, kolaborasi real-time via cloud, dan dokumentasi as-built dengan akurasi 99,7% melalui laser scanning. LOD 300 untuk SD dan LOD 500 untuk ABD.
