Spesifikasi Cetakan Batako Manual Tumbuk Berkualitas Baik
Cetakan Batako Manual Tumbuk
Cetakan batako manual tumbuk adalah alat fundamental dalam industri konstruksi yang berfungsi membentuk dan memastikan dimensi batako yang konsisten sesuai standar. Spesifikasi cetakan yang tepat menjadi kunci untuk mencapai kualitas batako tinggi dengan efisiensi produksi optimal. Alat cetak ini dirancang berdasarkan SNI 03-0349-1989 tentang Bata Beton untuk Pasangan Dinding, dengan ukuran standar 39×10×19 cm dan toleransi dimensi yang ketat untuk memastikan kekuatan dan presisi hasil cetakan. Material konstruksi yang digunakan meliputi besi plat ketebalan 3-5 mm yang tahan lama untuk produksi massal dan kayu balok dan papan untuk skala kecil yang ekonomis dengan kapasitas hingga 10 buah batako sekaligus.
Secara umum, cetakan batako tersedia dalam dua jenis utama berdasarkan metode penggunaannya, yaitu cetakan manual (ekonomis dan sederhana, untuk skala kecil atau rumah tangga) dan cetakan mekanis (untuk produksi massal dengan efisiensi dan konsistensi tinggi). Industri kecil mampu memproduksi 90–120 batako per zak semen, sedangkan industri rumah tangga menghasilkan 60–80 batako per zak semen. Pada campuran 1:16 skala industri kecil, batako yang dihasilkan memiliki kekuatan tekan hingga 5,259 MPa, sementara pengujian laboratorium dengan proporsi agregat kasar 40% mencapai 7,778 MPa. Data ini menegaskan bahwa cetakan berkualitas tinggi adalah faktor kunci dalam memproduksi batako yang memiliki daya tahan, kepadatan, dan performa struktural optimal.
| Bahasa Inggris | Concrete Block Mold |
| Standar utama | SNI 03-0349-1989 |
| Ukuran cetakan | 39 × 10 × 19 cm |
| Material cetakan | Besi plat, kayu balok |
| Ketebalan plat besi | 3–5 mm |
| Kapasitas cetakan kayu | 10 buah batako/cetak |
| Jenis cetakan | Manual, mekanis |
| Kapasitas industri kecil | 90–120 batako/zak |
| Kapasitas rumah tangga | 60–80 batako/zak |
| Rasio campuran | 1 semen : 7 pasir |
| Kuat tekan industri kecil | 5,259 MPa |
| Estimasi biaya/batako | Rp 4.584 |
Apa itu Cetakan Batako?
Cetakan batako adalah komponen krusial dalam industri konstruksi yang berfungsi sebagai alat untuk membentuk dan memastikan dimensi batako yang konsisten. Keberadaan cetakan ini memungkinkan produksi batako dengan spesifikasi presisi, sekaligus meningkatkan efisiensi proses produksi dan kualitas produk akhir.
Dua Jenis Utama Cetakan Batako
Cetakan batako tersedia dalam dua jenis utama berdasarkan metode penggunaannya:
- Cetakan Manual: Lebih ekonomis dan sederhana, biasanya digunakan pada skala produksi kecil atau rumah tangga. Cetakan ini dioperasikan dengan teknik tumbuk manual untuk mencapai kepadatan campuran.
- Cetakan Mekanis: Dirancang untuk memenuhi kebutuhan produksi massal dengan tingkat efisiensi dan konsistensi lebih tinggi. Cetakan ini menggunakan tenaga mesin untuk proses penekanan dan pemadatan.
Material Pembuatan Cetakan
Material yang digunakan untuk membuat cetakan beragam, masing-masing menawarkan keunggulan tersendiri:
- Kayu: Ringan dan mudah dibersihkan, cocok untuk skala kecil dan UMKM. Material ekonomis namun memiliki masa pakai terbatas.
- Besi Plat: Memberikan ketahanan lebih baik dan hasil presisi tinggi. Ketebalan standar 3–5 mm mengikuti rekomendasi SNI.
- Baja: Tahan lama dengan presisi tertinggi, ideal untuk produksi industri skala besar dengan investasi awal lebih tinggi.
Standar SNI 03-0349-1989 untuk Batako
Standar Nasional Indonesia (SNI) 03-0349-1989 tentang Bata Beton untuk Pasangan Dinding menetapkan kriteria esensial untuk kualitas batako mencakup dimensi, toleransi kerusakan, dan ketahanan material. Kepatuhan terhadap standar SNI menjadi prasyarat untuk memastikan batako memenuhi kebutuhan konstruksi yang beragam.
Varian Hollow Block (HB) Batako
Dalam SNI, "HB" adalah singkatan dari "Hollow Block" atau batako berlubang — jenis batako yang memiliki rongga di dalamnya, umum digunakan untuk dinding non-struktural. Empat varian utama batako berlubang sesuai SNI:
- HB 10: 10 cm × 20 cm × 40 cm
- HB 10 (½): 10 cm × 20 cm × 20 cm
- HB 15: 15 cm × 20 cm × 40 cm
- HB 20: 20 cm × 20 cm × 40 cm
Dimensi Standar Batako Menurut SNI
Standar dimensi batako menurut SNI 03-0349-1989:
- Panjang: 30 – 40 cm
- Lebar: 15 – 20 cm
- Tebal: 8 – 10 cm
Tabel Jenis, Ukuran, dan Panjang Dinding Sekat Lubang Minimum
| Jenis | Ukuran (mm) | Panjang Dinding Sekat Lubang Minimum (mm) | |||
|---|---|---|---|---|---|
| Panjang | Lebar | Tebal | Luar | Dalam | |
| Pejal | 390 ± 3 | 90 ± 2 | 100 ± 2 | — | — |
| Berlubang Kecil | 390 ± 3 | 190 ± 3 | 100 ± 2 | 20 | 15 |
| Berlubang Besar | 390 ± 3 | 190 ± 3 | 90 ± 2 | 25 | 20 |
Berat dan Kebutuhan Batako per m²
Berat kering batako mencapai 950 kg/m³, sementara berat basah mencapai 1.000 kg/m³. SNI 03-0349-1989 menetapkan kebutuhan batako per m² berdasarkan ukuran:
| Ukuran (cm) | Kebutuhan per m² (buah) |
|---|---|
| 30 × 20 × 10 | 13 – 14 |
| 40 × 20 × 10 | 10 – 11 |
Klasifikasi Kekuatan Tekan Minimum
Tiga kelas klasifikasi kekuatan tekan batako menurut SNI:
- Kelas A: Termasuk luas penampang lubang 70, tidak termasuk luas penampang lubang 125
- Kelas B: Termasuk luas penampang lubang 50, tidak termasuk luas penampang lubang 85
- Kelas C: Termasuk luas penampang lubang 25, tidak termasuk luas penampang lubang 35
Syarat Fisik Bata Beton menurut Tingkat Mutu
| Syarat Fisik | Satuan | Bata Beton Pejal (Tingkat Mutu) | Bata Beton Berlubang (Tingkat Mutu) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| I | II | III | IV | I | II | III | IV | ||
| Kuat tekan bruto rata-rata min. | kg/cm² | 100 | 70 | 40 | 25 | 70 | 50 | 35 | 20 |
| Kuat tekan bruto benda uji min. | kg/cm² | 90 | 65 | 35 | 21 | 65 | 45 | 30 | 17 |
| Penyerapan air rata-rata maks. | % | 25 | 35 | — | — | 25 | 35 | — | — |
Dengan mengikuti standar SNI, umur bahan batako dapat mencapai 25 tahun atau lebih jika dirawat dengan benar. Penerapan standar ini berkontribusi pada keandalan dan durabilitas bangunan dalam praktik Quality Assurance proyek konstruksi.
Dimensi dan Ketebalan Berbagai Jenis Batako
Dimensi batako memegang peranan krusial dalam menentukan efektivitas struktur bangunan. Berbagai jenis batako tersedia dengan dimensi yang disesuaikan dengan fungsi spesifik dalam konstruksi.
Ukuran Standar Berbagai Jenis Batako
| Jenis Batako | Ukuran (cm) | Ketebalan (cm) |
|---|---|---|
| Batako Standar | 30 × 10 × 15 | 7,5 |
| Batako Trass | 20–30 × 14–18 | 8–10 |
| Batako Press | 36–40 × 18–20 | 8–10 |
| Batako Dinding Luar | 40 × 20 | 20 |
| Batako Dinding Pengisi | 40 × 10 | 20 |
| Batako Beton Balok | 300 × 6 | 10 |
| Batako Beton Lengkung | 50 × 30 | — |
| Batako Beton Kolom | 29 × 29 | 14 |
| Batako Beton Bentuk H | 29 × 14 | 14 |
| Batako Beton Bentuk U | 29 × 14 | 14 |
Ketebalan minimal yang direkomendasikan untuk batako adalah 8 cm dengan toleransi kerusakan sebesar 10%. Pemahaman ukuran batako yang tepat memungkinkan pemilihan material sesuai kebutuhan, memastikan efisiensi pemasangan dan memperkuat struktur bangunan — bagian dari manajemen konstruksi yang efektif.
Material Konstruksi untuk Pembuatan Batako
Material konstruksi yang esensial dalam pembuatan batako meliputi semen, pasir, dan air. Komposisi yang tepat memegang kunci dalam menentukan kualitas dan kekuatan batako. Proporsi standar bahan baku adalah 1 bagian semen terhadap 7 bagian pasir, dengan penambahan air untuk mencapai campuran yang ideal.
Tiga Material Utama dan Fungsinya
| Material | Spesifikasi | Fungsi |
|---|---|---|
| Semen | Portland PC Type I @ 50 kg | Pengikat utama; semen berkualitas tinggi meningkatkan daya tahan batako. |
| Pasir | Ukuran butir 0,14–5 mm; kandungan lumpur maks 5% | Agregat halus yang memastikan campuran optimal dan kepadatan struktural. |
| Air | Air bersih, bebas asam dan minyak | Mendukung proses pemadatan dan pengikatan kimia antar material. |
Tiga Jenis Batako Berdasarkan Material
Berbagai jenis batako berdasarkan material dan karakteristiknya:
- Batako Trass: Menggunakan campuran trass (batuan vulkanik), lebih ringan dan ekonomis.
- Batako Semen: Berbasis semen dan pasir, paling umum digunakan dengan panjang 36–40 cm dan ketebalan 8–10 cm.
- Batako Beton: Menggunakan campuran beton dengan agregat lebih kasar untuk kekuatan struktural.
Batako dirancang untuk tahan terhadap berbagai tekanan, sehingga dinding yang dibangunnya mampu menahan angin kencang — ideal untuk daerah rawan angin topan. Selain itu, komposisi bahan membuat batako tahan api hingga 4 jam dan tidak mudah dihancurkan oleh serangga. Mengikuti standar SNI 03-0349-1989 memastikan nilai penyerapan air maksimum batako tidak melebihi 25%.
Perbandingan Batako dengan Batu Bata
Perbandingan jumlah batako dan batu bata per meter persegi menjadi referensi penting untuk perhitungan kebutuhan material proyek. Penggunaan batako dapat mengurangi jumlah unit yang dibutuhkan secara signifikan dibandingkan bata merah.
Rasio Kebutuhan per m²
Untuk 1 m² dinding, kebutuhan material setara:
- 100 buah batu bata [= 1 ÷ (0,05 × 0,2)]
- 12,5 buah batako ukuran 39 cm [= 1 ÷ (0,2 × 0,4)]
- 16,8 buah batako ukuran 35 cm [= 1 ÷ (0,17 × 0,35)]
Ekivalensi Batako terhadap Batu Bata
- 1 buah Batako 39 cm = 8 buah batu bata (100 ÷ 12,5)
- 1 buah Batako 35 cm = 6 buah batu bata (100 ÷ 16,8)
Perhitungan Pembuatan Batako Cetak
Perhitungan biaya produksi batako menjadi langkah penting dalam estimasi anggaran proyek. Bagian ini menyajikan rincian komposisi material, estimasi kebutuhan bahan, dan total biaya per unit batako.
Ukuran Standar Cetakan Batako
Ukuran cetakan batako manual yang umum digunakan:
- Panjang: 39 cm
- Lebar: 10 cm
- Tinggi: 19 cm
Komposisi Bahan untuk 1 Buah Batako
- Pasir: 0,0089 m³ (= 0,39 × 0,1 × 0,19 × 1,2)
- Semen: 0,02 zak (= 1 ÷ 50)
- Upah Tenaga Kerja: Rp 700
Estimasi Kebutuhan Bahan dan Biaya Material
| Jenis Material | Satuan | Jumlah | Harga (Rp) | Total Harga (Rp) |
|---|---|---|---|---|
| Bahan | ||||
| Pasir | m³ | 0,0089 | 215.000 | 1.912 |
| Semen PC Type I @ 50 kg | zak | 0,02 | 76.500 | 1.530 |
| Jumlah Bahan | 3.442 | |||
| Upah | 700 | |||
| Sub Total | 4.142 | |||
Estimasi Total Biaya Per Batako
| Aspek | Pengalokasian | Harga (Rp) | Penjelasan |
|---|---|---|---|
| Harga 1 buah batako | — | 4.142 | Material + upah |
| Bongkar + Muat batako/bh | — | 80 | Biaya tenaga handling |
| Transportasi | Rp 350.000/rit ÷ 2000 bh | 175 | 1 rit pengiriman = 2.000 buah batako |
| Cetakan Batako | Rp 400.000 ÷ 15.000 bh | 27 | 2 set cetakan mencetak 15.000 buah |
| Alat Kerja (Angkong) | Rp 400.000 ÷ 15.000 bh | 22 | 1 angkong untuk 15.000 buah |
| Alat Kerja (Terpal) | Rp 270.000 ÷ 15.000 bh | 18 | 2 lembar terpal pelindung |
| Profit Kontraktor | — | 120 | Margin keuntungan |
| Total per Batako | 4.584 | — | |
Perhitungan ini menjadi referensi praktis untuk laporan progress proyek dan estimasi RAB pekerjaan dinding batako.
Gambar Cetakan Batako Tumbuk
Bagian ini menyajikan dokumentasi visual lengkap cetakan batako tumbuk yang digunakan di lapangan, mencakup 9 foto detail cetakan besi dan 5 desain AutoCAD cetakan kayu kapasitas 10 buah. Setiap gambar disertai penjelasan teknis sesuai SNI 03-0349-1989.
Cetakan Batako Tumbuk dari Besi
Cetakan batako tumbuk dari besi merupakan pilihan utama untuk produksi yang membutuhkan presisi tinggi dan masa pakai panjang. Berikut sembilan detail foto cetakan besi dengan pembahasan teknis sesuai SNI:
Foto 1: Tampak Memanjang Ukuran Batako 40 cm dari Atas
Foto menampilkan tampilan horizontal cetakan batako dengan panjang sekitar 40 cm. Berdasarkan SNI 03-0349-1989 tentang Batako, panjang standar batako berkisar antara 39–40 cm, sesuai dengan toleransi ±5 mm.
Foto 2: Tampak Tinggi Ukuran Batako 19 cm dari Samping
Gambar memperlihatkan sisi samping cetakan batako dengan tinggi sekitar 19 cm, sesuai SNI yang menetapkan tinggi standar batako antara 19–20 cm dengan toleransi ±3 mm.

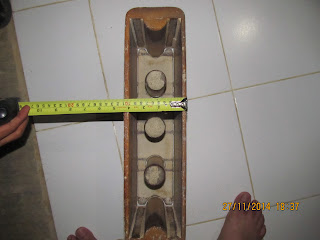

Foto 3: Tampak Lebar Cetakan Batako 10 cm dari Atas
Dimensi lebar cetakan batako diperlihatkan dari pandangan atas, menunjukkan ukuran sekitar 10 cm. Berdasarkan SNI, lebar standar batako adalah 9–10 cm, dengan toleransi ±2 mm.
Foto 4: Tampak Sisi Samping Cetakan Batako dari Atas
Foto menampilkan struktur samping cetakan yang kokoh, terbuat dari plat besi dengan ketebalan minimal 3 mm sesuai standar material cetakan untuk batako guna memastikan daya tahan dalam proses produksi.
Foto 5: Tampak Bagian Dalam Cetakan Batako Besi dari Sisi Atas
Bagian dalam cetakan batako terlihat dari sisi atas, menampilkan desain lubang silindris berdiameter 4–5 cm, sesuai dengan SNI yang mengatur penggunaan rongga untuk mengurangi berat tanpa mengurangi kekuatan batako.
Foto 6: Tampak Bagian Dalam Cetakan Batako Besi (Detail Rongga)
Desain bagian dalam cetakan terdiri dari tiga lubang silindris sebagai penentu rongga, mengikuti standar SNI yang merekomendasikan dua hingga tiga rongga untuk mengoptimalkan efisiensi material dan kekuatan produk.
Foto 7: Tampak Bagian Bawah Cetakan Batako dari Sisi Atas
Bagian bawah cetakan diperlihatkan dengan fokus pada struktur pendukung yang dirancang untuk memberikan kestabilan maksimal. Konstruksi penyangga besi memenuhi persyaratan SNI untuk mencegah deformasi saat proses pencetakan.
Foto 8: Tampak Ukuran Penutup/Pengunci Cetakan Batako Bagian Atas
Foto menunjukkan penutup atau pengunci bagian atas cetakan dengan toleransi dimensi ±1 mm, memastikan hasil cetakan presisi sesuai standar SNI.
Foto 9: Tampak Ukuran Tebal Besi Plat Cetakan Batako
Ketebalan plat besi pada cetakan diperlihatkan dengan ketebalan sekitar 3–5 mm, mengikuti SNI yang merekomendasikan material cetakan dengan ketahanan tinggi untuk penggunaan berulang dan produksi massal.
Cetakan Batako Tumbuk dari Kayu (Kapasitas 10 Buah)
Desain cetakan batako manual dari kayu yang umum digunakan dapat memproduksi 10 buah batako sekaligus dalam satu kali pengoperasian. Material utama yang digunakan adalah kayu balok dan papan kayu yang dipilih karena kemudahan perolehan dan pengerjaan. Berikut 5 desain AutoCAD lengkap cetakan kayu dengan tampak dari berbagai sisi.
Karakteristik Desain Cetakan Kayu 10 Buah
Tiga karakteristik desain utama cetakan kayu 10 buah batako:
- Cetakan terdiri dari 10 kompartemen dengan dimensi dan tata letak yang seragam.
- Digunakan untuk menghasilkan batako secara manual dengan ukuran presisi.
- Material utama: kayu balok dan papan kayu yang ekonomis dan mudah diperbaiki.
Gambar AutoCAD 1: Tampak Atas Cetakan Batako Kayu 10 Buah
Tampak atas memperlihatkan 10 ruang cetakan dengan pembatas vertikal dan lubang untuk mencetak rongga batako. Terdiri dari sekat pembagi antar ruang dan alat pelubang untuk mencetak lubang udara batako.
Gambar AutoCAD 2: Tampak Bawah dan Potongan Memanjang Sisi Kanan-Kiri
Gambar AutoCAD ini menampilkan struktur bawah datar untuk stabilitas cetakan, dengan penguat pada bagian sisi untuk menjaga bentuk cetakan selama proses pengecoran. Potongan memanjang memperlihatkan detail sambungan sisi kanan dan kiri.

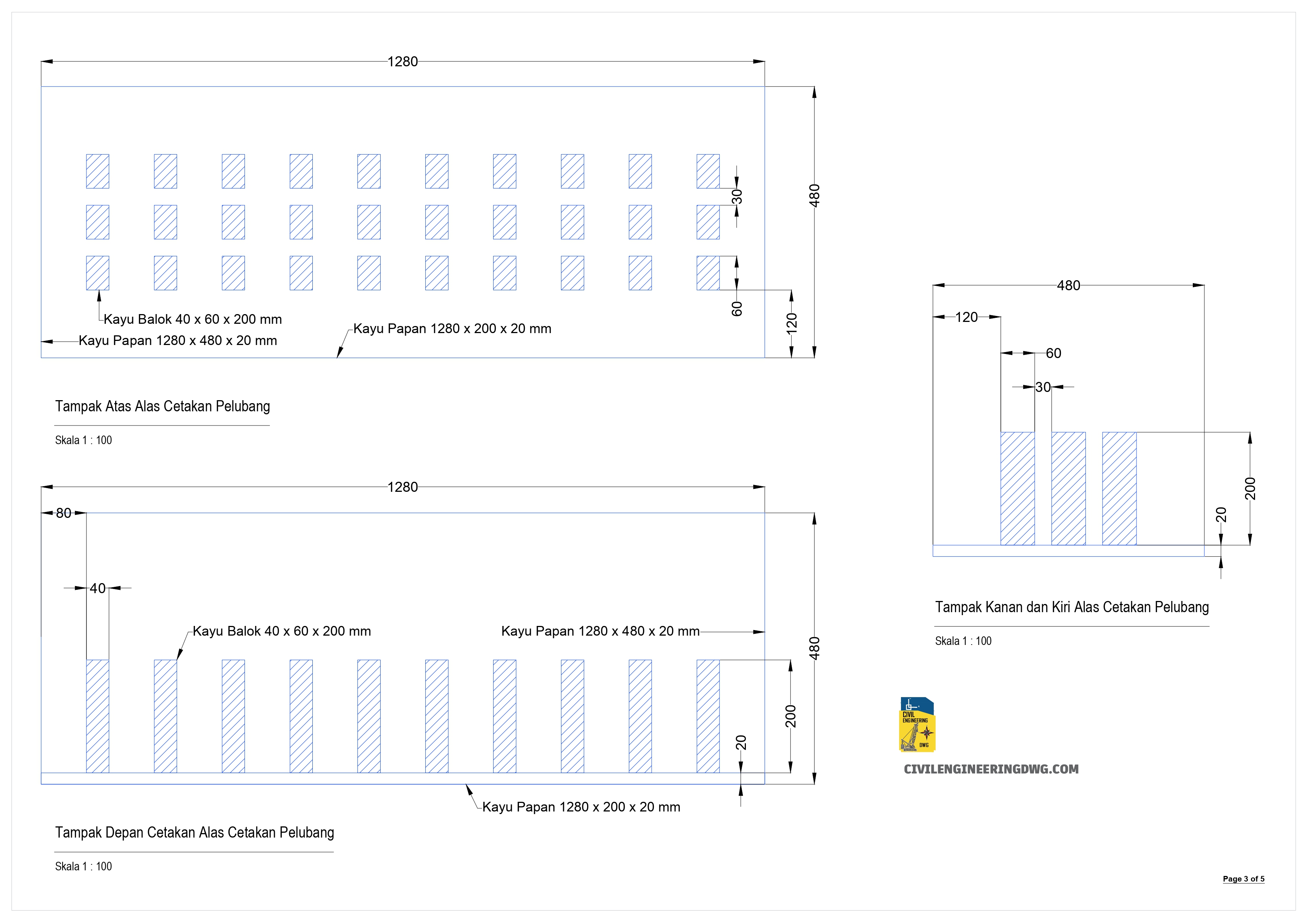

Gambar AutoCAD 3: Tampak Atas Alas, Kanan, Kiri Pelubang
Gambar ini menampilkan alas cetakan dengan pelubang dari sisi kanan dan kiri. Alas dirancang untuk menahan tekanan dari atas selama proses penumbukan, sedangkan pelubang bertugas mencetak rongga silindris pada batako.
Gambar AutoCAD 4: Tampak Depan Bagian Samping, Atas-Bawah, Kanan-Kiri
Gambar ini menyajikan tampilan komprehensif tampak depan dari semua sisi cetakan kayu — samping, atas, bawah, kanan, dan kiri. Tampilan ini sangat berguna sebagai panduan pembuatan cetakan dengan presisi tinggi.
Gambar AutoCAD 5: Tampak Detail Potongan Pengunci dan Sekat
Gambar ini menampilkan detail potongan pengunci dan sekat cetakan kayu. Pengunci berfungsi menjaga kestabilan cetakan saat digunakan, sedangkan sekat memastikan pemisahan antar kompartemen agar dimensi tiap batako konsisten.
Material dan Dimensi Cetakan Kayu
| Material | Dimensi (mm) | Keterangan |
|---|---|---|
| Kayu Balok | 30 × 20 × 200 | Digunakan sebagai rangka pembagi |
| Kayu Papan (Sekat) | 440 × 200 × 20 | Untuk bagian sekat antar kompartemen |
| Kayu Papan (Dasar) | 1.280 × 200 × 20 | Untuk bagian dasar cetakan |
| Jarak Antar Sekat | 20 | Seragam untuk memastikan ukuran batako konsisten |
Pemeliharaan Alat Cetakan Berbahan Besi
Pemeliharaan alat cetakan berbahan besi merupakan langkah esensial dalam menjaga kualitas dan durabilitas alat. Kondisi yang tepat akan mencegah kerusakan akibat korosi pada alat konstruksi. Empat langkah pemeliharaan rutin yang harus diterapkan:
Empat Langkah Pemeliharaan Cetakan Besi
- Pembersihan Rutin: Pastikan alat selalu bersih dari debu dan kotoran yang dapat menyebabkan korosi. Bersihkan sisa adukan beton segera setelah selesai produksi untuk mencegah pengerasan.
- Pelumasan: Gunakan pelumas yang sesuai untuk mengurangi gesekan dan mencegah pengikisan material, terutama pada bagian sambungan dan pengunci.
- Pemeriksaan Berkala: Lakukan evaluasi mendalam terhadap kondisi alat. Perhatikan adanya keretakan atau tanda-tanda korosi pada sambungan dan plat besi.
- Penyimpanan yang Benar: Simpan alat di tempat kering dan terhindar dari kelembapan untuk memperpanjang umur alat. Lapisi dengan minyak tipis pada bagian besi sebelum penyimpanan jangka panjang.
Dengan menjalankan pemeliharaan teratur, efisiensi dan efektivitas dalam proses produksi batako dapat dijamin. Alat berbahan besi yang dirawat dengan baik akan meningkatkan kualitas cetakan dan hasil akhir produk batako, sejalan dengan prinsip manajemen risiko dalam pemeliharaan aset produksi.
Pengujian Material Batako
Pengujian material dilakukan sebagai persiapan untuk pembuatan benda uji batako, supaya material yang digunakan sesuai dengan standar SNI 03-0349-1989. Tiga jenis pengujian material yang umum dilakukan:
- Uji Sieve Shaker (Modulus Kehalusan): Pengujian gradasi pasir menggunakan saringan bertingkat untuk menentukan modulus kehalusan butir pasir, memastikan ukuran butir 0,14–5 mm sesuai SNI.
- Uji Kocokan (Kadar Lumpur): Pengujian kadar lumpur dalam pasir dengan metode kocokan untuk memastikan kandungan lumpur tidak melebihi 5% dari berat pasir.
- Uji NaOH (Lumpur Organis): Pengujian kandungan zat organik dalam pasir menggunakan larutan natrium hidroksida (NaOH) untuk mendeteksi kontaminan organis yang dapat melemahkan ikatan beton.
Pengujian Benda Uji Batako
Pengujian batako merupakan langkah penting untuk memastikan kualitas material konstruksi, terutama dalam menentukan kekuatan dan daya tahan terhadap faktor eksternal seperti tekanan dan kelembapan. Tiga jenis pengujian utama dilakukan:
Uji Kuat Tekan Batako
Uji kuat tekan bertujuan untuk mengetahui kemampuan batako dalam menahan beban maksimum sebelum mengalami kerusakan. Metode ini mengacu pada ASTM C-133-97, standar internasional untuk pengujian produk berbasis keramik dan batuan rekayasa.
Keterangan:
P = Kuat tekan (N/m²), tekanan yang diberikan hingga benda uji rusak
F = Gaya permukaan benda uji (m²)
A = Luas permukaan benda uji (N)
Uji Absorpsi Batako (Daya Serap Air)
Uji absorpsi atau daya serap air dilakukan untuk menentukan sejauh mana batako menyerap air, yang menjadi indikator penting terhadap daya tahan kelembapan. Proses ini mengacu pada SNI 03-0349-1989, yang menetapkan daya serap air maksimal 25% dari berat benda uji.
Keterangan:
mb = Massa basah benda uji (gr), berat batako setelah direndam air
mk = Massa kering benda uji (gr), berat batako setelah dikeringkan
Uji Manual Batako
Dalam industri konstruksi, uji manual terhadap batako menjadi salah satu langkah penting untuk memastikan kualitas material yang digunakan memenuhi standar teknis dan keamanan. Pengujian ini bertujuan untuk menilai komposisi campuran dan ketahanan batako berdasarkan metode yang telah teruji secara teknis.
Empat Tahap Metode Pengujian Manual Batako
- Pengambilan Sampel: Minimum 10 buah batako diambil sebagai sampel representatif dari batch produksi. Pemilihan sampel dilakukan secara acak untuk memastikan hasil uji mencerminkan kualitas keseluruhan.
- Pengujian Gravitasi: Setiap batako dijatuhkan dari ketinggian 1,5 meter pada landasan tanah padat. Tujuan metode ini adalah untuk mensimulasikan beban dan tekanan yang mungkin dialami batako dalam kondisi nyata, seperti saat transportasi atau pemasangan.
- Batas Toleransi Kerusakan: Persentase kerusakan maksimal yang diizinkan adalah 10% dari total sampel yang diuji. Artinya, jika dari 10 sampel terdapat lebih dari 1 batako yang patah, maka komposisi campuran dan proses produksinya perlu dievaluasi.
- Usia Batako Sebelum Uji: Batako yang diuji harus memiliki umur minimal 14 hari. Hal ini penting karena batako memerlukan waktu untuk mengalami proses hidrasi semen secara optimal sehingga mencapai kekuatan maksimalnya.
Signifikansi Hasil Pengujian
Hasil dari uji manual ini memberikan indikasi penting mengenai komposisi campuran antara semen dan pasir yang digunakan. Komposisi yang tidak seimbang dapat mengakibatkan:
- Kelemahan Struktural: Seperti retak atau patah saat diaplikasikan pada dinding bangunan.
- Penurunan Daya Tahan: Berkurangnya kemampuan menahan beban atau tekanan eksternal.
Sebaliknya, jika hasil uji memenuhi standar toleransi kerusakan, ini menunjukkan bahwa campuran semen dan pasir telah dirancang dengan benar, menghasilkan produk yang sesuai untuk kebutuhan konstruksi sesuai prinsip curing beton dan hammer test dalam pengujian material.
Pertanyaan yang Sering Diajukan
Apa itu cetakan batako manual tumbuk?
Cetakan batako manual tumbuk adalah alat untuk membentuk batako dimensi konsisten sesuai SNI 03-0349-1989, dari besi plat 3-5 mm atau kayu balok dengan ukuran 39×10×19 cm. Cetakan kayu dapat mencetak hingga 10 buah batako sekaligus.
Berapa kapasitas produksi batako per zak semen?
Industri kecil 90-120 batako per zak semen 50 kg, industri rumah tangga 60-80 batako per zak. Perbedaan dipengaruhi efisiensi pencampuran, kualitas cetakan, dan teknik penumbukan.
Apa standar dimensi batako menurut SNI 03-0349-1989?
Panjang 30-40 cm, lebar 15-20 cm, tebal 8-10 cm. Empat varian HB: HB 10 (10×20×40), HB 10 ½ (10×20×20), HB 15 (15×20×40), HB 20 (20×20×40). Toleransi panjang ±3 mm dan lebar/tebal ±2 mm.
Berapa estimasi biaya produksi satu buah batako?
Estimasi Rp 4.584 mencakup material (pasir Rp 1.912 + semen Rp 1.530), upah Rp 700, bongkar muat Rp 80, transportasi Rp 175, cetakan Rp 27, alat kerja Rp 40, dan profit Rp 120.
Apa metode pengujian kuat tekan batako?
Mengacu ASTM C-133-97 dengan rumus Fmaks = P/A. Uji manual: jatuhkan batako dari 1,5 m pada tanah padat, minimum 10 sampel, toleransi kerusakan 10%, usia minimal 14 hari. Uji absorpsi sesuai SNI maksimum 25%.
Lihat Juga
- Panduan Pasangan Bata Dinding Bangunan
- Tabel Berat Besi Beton SNI Lengkap: BJTP 24 & BJTU 40
- Tabel Berat Wiremesh SNI Terlengkap
- Manajemen Konstruksi: Pengertian, Aspek, dan Tahapannya
- Quality Assurance (QA): Pengertian, Komponen, dan Penerapannya
- Risk Management: Pengertian, Proses, dan Penerapannya
- Contoh Laporan Progress Pekerjaan Proyek Excel
- Rumus Perhitungan Hammer Test Beton Excel
- Curing Beton: Perawatan Beton setelah Pengecoran
- Materi Dasar Teknik Sipil: Dimensi, Mekanika, dan Survei
Referensi
- Badan Standardisasi Nasional. SNI 03-0349-1989 — Bata Beton untuk Pasangan Dinding. Jakarta: BSN.
- Badan Standardisasi Nasional. SNI 15-2094-1991 — Mutu dan Cara Uji Bata Merah Pejal untuk Pasangan Dinding. Jakarta: BSN.
- Badan Standardisasi Nasional. SNI 15-7064-2004 — Semen Portland Komposit. Jakarta: BSN.
- Badan Standardisasi Nasional. SNI 2847:2019 — Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta: BSN.
- Badan Standardisasi Nasional. SNI 03-2834-2000 — Tata Cara Pembuatan Rencana Campuran Beton Normal. Jakarta: BSN.
- Undang-Undang Republik Indonesia Nomor 2 Tahun 2017 tentang Jasa Konstruksi. Jakarta: Sekretariat Negara.
- Peraturan Pemerintah Republik Indonesia Nomor 16 Tahun 2021 tentang Peraturan Pelaksanaan Undang-Undang Bangunan Gedung. Jakarta: Sekretariat Negara.
- Kementerian Pekerjaan Umum dan Perumahan Rakyat. Pedoman Pelaksanaan Pekerjaan Pasangan Bata pada Konstruksi Bangunan. Jakarta: Kementerian PUPR.
Post a Comment
