Materi Dasar Teknik Sipil

Materi Dasar Teknik Sipil merupakan fondasi yang penting dalam memahami dan mengaplikasikan prinsip-prinsip utama dalam bidang ini. Dalam rangka memahami secara menyeluruh, terdapat beberapa subyek utama yang harus dipelajari, yang mencakup Matematika dan Sains, Pengenalan Teknik Sipil, Material dan Mekanika, Struktur, Aplikasi Teknik Sipil, Manajemen dan Pendukung, Peraturan dan Standar, Hukum dan Etika Teknik, serta Bidang Spesialisasi. Pemahaman komprehensif terhadap kesembilan bidang ini menjadi fondasi bagi insinyur sipil untuk menghasilkan infrastruktur yang aman, efisien, dan berkelanjutan.

Matematika dan Sains menjadi pondasi yang tak tergantikan dalam Teknik Sipil. Pemahaman yang kuat terhadap Matematika Dasar, Fisika Dasar, dan Kimia Dasar menjadi penting karena sering kali digunakan dalam menganalisis dan memecahkan masalah teknis dalam proyek-proyek konstruksi. Pengenalan Teknik Sipil memperkenalkan sejarah, perkembangan, serta peran penting yang dimainkan oleh teknik sipil dalam pembangunan masyarakat. Ini juga mencakup pemahaman tentang berbagai cabang dalam teknik sipil dan bagaimana masing-masing berkontribusi dalam proyek-proyek infrastruktur.

Material dan Mekanika membahas tentang sifat dan karakteristik material yang digunakan dalam konstruksi, serta prinsip-prinsip mekanika yang diterapkan dalam desain dan analisis struktur. Pemahaman yang baik tentang teknologi bahan dan mekanika tanah menjadi kunci dalam memastikan keberhasilan suatu proyek konstruksi. Struktur merupakan elemen inti dalam Teknik Sipil, yang melibatkan analisis, desain, dan konstruksi struktur bangunan yang aman dan efisien.

Aplikasi Teknik Sipil meliputi beragam subyek seperti hidrolika, transportasi, rekayasa lingkungan, dan geoteknik. Setiap subyek ini memiliki peran penting dalam pembangunan infrastruktur modern. Manajemen dan Pendukung mengacu pada keterampilan manajerial dan pengetahuan yang diperlukan untuk merencanakan, menjadwalkan, dan mengendalikan proyek konstruksi secara efektif. Dengan memahami dan menguasai Materi Dasar Teknik Sipil, seorang profesional dapat menjadi ahli dalam berbagai bidang spesialisasi seperti struktur bangunan, teknik hidrolika, transportasi, rekayasa lingkungan, serta teknik pendukung seperti mekanika tanah dan teknik survey.

Materi Dasar Teknik Sipil

Bahasa Inggris	Basic Civil Engineering
Bidang utama	9 bidang
Dimensi dasar SI	7 (m, kg, s, A, K, mol, cd)
Standar internasional	SI/BIPM
Prefiks SI	Yotta (10²⁴) — Yocto (10⁻²⁴)
Ukuran kertas teknik	ISO 216 (Seri A, B, C)
Sudut mekanika tanah	5 jenis (φ, φ', α, θ, α)
Standar gambar teknik	ISO, ANSI
Software CAD	AutoCAD, Blender
Sistem koordinat	Kartesius (x, y, z)
Kaidah tangan	Tangan Kanan

Dimensi dan Satuan Dasar

Gambar 1. Dimensi dalam fisika mengacu pada sifat fisik objek dan fenomena yang dapat diukur.

Dimensi dalam fisika merujuk pada sifat-sifat fisik atau karakteristik dari suatu objek atau fenomena yang dapat diukur. Setiap dimensi ini memiliki satuan yang sesuai untuk pengukuran. Beberapa dimensi dasar yang umum digunakan dalam kajian fisika meliputi panjang, massa, waktu, serta dimensi lainnya yang tergantung pada konteks tertentu.

Tabel Tujuh Dimensi Dasar Sistem Internasional

Dimensi	Satuan Dasar	Definisi
Panjang (L)	Meter (m)	Satuan panjang yang didefinisikan sebagai jarak yang ditempuh cahaya dalam ruang hampa udara selama interval waktu 1/299.792.458 detik.
Massa (M)	Kilogram (kg)	Satuan massa yang didefinisikan melalui prototipe kilogram internasional yang disimpan di Biro Internasional untuk Ukuran dan Timbangan (BIPM), yang memiliki massa sekitar 1 kilogram.
Waktu (T)	Detik (s)	Satuan waktu yang didefinisikan sebagai durasi 9.192.631.770 getaran hiperhalus pada transisi energi atom cesium-133.
Arus listrik (I)	Ampere (A)	Satuan arus listrik yang didefinisikan sebagai jumlah muatan listrik yang melewati suatu titik dalam suatu rangkaian pada laju satu coulomb per detik.
Suhu (Θ)	Kelvin (K)	Satuan suhu yang didefinisikan berdasarkan nol mutlak, di mana nol kelvin (0 K) merupakan kondisi di mana partikel memiliki energi termal minimum.
Kuantitas zat (n)	Mol (mol)	Satuan kuantitas zat yang didefinisikan sebagai jumlah entitas elementer (seperti atom atau molekul) dalam suatu substansi yang setara dengan jumlah atom dalam 0,012 kilogram karbon-12.
Intensitas cahaya (J)	Candela (cd)	Satuan intensitas cahaya yang didefinisikan berdasarkan frekuensi tertentu dari radiasi elektromagnetik, terkait dengan respons mata manusia terhadap cahaya.

Gambar 2. Sistem Satuan Internasional (SI) dengan tujuh dimensi dasar fisika.

Panjang adalah salah satu dimensi dasar yang umumnya diukur dengan satuan meter (m), sementara massa diukur dalam satuan kilogram (kg). Waktu, sebagai dimensi penting lainnya, diukur dengan satuan detik (s). Kemudian, dalam konteks arus listrik, dimensi arus listrik diukur menggunakan satuan ampere (A). Suhu, suatu dimensi yang memegang peran signifikan dalam banyak fenomena fisik, diukur dengan satuan kelvin (K). Jumlah zat, yang diwakili oleh satuan mol (mol), juga merupakan dimensi dasar yang penting, terutama dalam konteks kimia dan fisika molekuler. Sementara itu, intensitas cahaya diukur dengan satuan candela (cd), menjadi dimensi yang relevan dalam bidang optik dan iluminasi.

Dalam sistem internasional (SI), dimensi dan satuan dasar ini menjadi landasan untuk mengukur berbagai fenomena fisik. Namun, perlu diingat bahwa dalam bidang-bidang seperti keuangan, bisnis, atau ilmu sosial, dimensi dan satuan dasar dapat bervariasi tergantung pada konteks pengukuran yang sedang dibahas. Dengan memahami dimensi dan satuan dasar ini, kita dapat memahami lebih dalam tentang sifat-sifat fisik dari berbagai fenomena yang diamati dan diukur dalam ilmu fisika.

Prefiks Satuan Standar Internasional (SI)

Prefiks Satuan Standar Internasional (SI) adalah simbol atau sekumpulan kata awalan yang ditambahkan pada satuan dasar SI untuk mengekspresikan perbandingan skala, baik dalam bentuk kelipatan maupun pecahan dari satuan tersebut. Dengan demikian, prefiks ini memainkan peran penting dalam menyederhanakan penulisan angka yang sangat besar atau sangat kecil dalam notasi ilmiah, serta meningkatkan efisiensi komunikasi ilmiah dan teknis. Adopsi prefiks SI telah merambah berbagai bidang ilmu pengetahuan dan teknologi secara internasional, memastikan konsistensi dan ketepatan pengukuran, serta memfasilitasi pertukaran informasi ilmiah dan teknis di antara negara-negara dan disiplin ilmu.

Dalam Sistem Satuan Internasional, prefiks tersebut disusun secara sistematis untuk menggambarkan faktor 10³ dari satuannya, seperti contohnya "kilo-" (k) yang menunjukkan 10³, dan "mili-" (m) yang menunjukkan nilai 10⁻³. Bahkan, terdapat prefiks yang mencakup rentang nilai yang sangat besar, mulai dari "yotta-" (Y) yang merepresentasikan 10²⁴ hingga "yocto-" (y) yang menggambarkan 10⁻²⁴. Keseluruhan, penggunaan prefiks dalam SI tidak hanya memenuhi prinsip keseragaman dan konsistensi, tetapi juga memungkinkan pengukuran yang presisi dalam beragam fenomena alamiah dan buatan manusia, memfasilitasi pertukaran informasi dan penelitian lintas bidang dengan lebih efektif dan akurat, serta menegaskan peran pentingnya dalam konteks global.

Daftar Prefiks Satuan SI Lengkap

Prefiks	Simbol	Eksponen	Nilai Faktor	Contoh
Yotta	Y	10²⁴	1.000.000.000.000.000.000.000.000	1 Yottaampere = 1 triliun ampere
Zetta	Z	10²¹	1.000.000.000.000.000.000.000	1 Zettasekon = 1 miliar detik
Exa	E	10¹⁸	1.000.000.000.000.000.000	1 Exameter = 1 quintillion meter
Peta	P	10¹⁵	1.000.000.000.000.000	1 Petabit = 1 quadrillion bit
Tera	T	10¹²	1.000.000.000.000	1 Terahertz = 1 triliun hertz
Giga	G	10⁹	1.000.000.000	1 Gigawatt = 1 miliar watt
Mega	M	10⁶	1.000.000	1 Megaliter = 1 juta liter
Kilo	k	10³	1.000	1 Kilogram = 1.000 gram
Hekto	h	10²	100	1 Hektometer = 100 meter
Deka	da	10¹	10	1 Dekagram = 10 gram
Desi	d	10⁻¹	0,1	1 Desiliter = 0,1 liter
Senti	c	10⁻²	0,01	1 Sentimeter = 0,01 meter
Mili	m	10⁻³	0,001	1 Milisekon = 0,001 detik
Mikro	μ	10⁻⁶	0,000001	1 Mikrogram = 0,000001 gram
Nano	n	10⁻⁹	0,000000001	1 Nanosekon = 0,000000001 detik
Piko	p	10⁻¹²	0,000000000001	1 Pikofarad = 10⁻¹² farad
Femto	f	10⁻¹⁵	0,000000000000001	1 Femtoliter = 10⁻¹⁵ liter
Atto	a	10⁻¹⁸	0,000000000000000001	1 Attometer = 10⁻¹⁸ meter
Zepto	z	10⁻²¹	0,000000000000000000001	1 Zeptosekon = 10⁻²¹ detik
Yocto	y	10⁻²⁴	0,000000000000000000000001	1 Yoctogram = 10⁻²⁴ gram

Penjelasan Empat Kolom Tabel Prefiks Satuan

• Prefiks: Merupakan awalan atau simbol tambahan yang ditempatkan di depan satuan dasar untuk mengubah ukurannya. Prefiks ini memberikan petunjuk apakah satuan tersebut lebih besar atau lebih kecil dari satuan dasar.
• Simbol: Simbol singkat yang mewakili prefiks. Simbol ini digunakan untuk menyederhanakan penulisan dan membantu dalam menyajikan informasi dengan lebih ringkas, terutama dalam konteks pengukuran yang sering digunakan.
• Eksponen: Eksponen menunjukkan pangkat dari 10 yang terkait dengan prefiks tersebut. Misalnya, prefiks "Mega" memiliki eksponen 6, sehingga 1 Megameter sama dengan 10⁶ meter. Eksponen ini membantu menggambarkan pergeseran skala atau urutan besarnya suatu nilai.
• Nilai Faktor: Nilai faktor adalah angka yang digunakan untuk menggambarkan perbandingan antara satuan yang menggunakan prefiks dengan satuan dasar. Misalnya, prefiks "Kilo" memiliki nilai faktor 1.000, yang berarti 1 Kilogram sama dengan 1.000 gram. Nilai faktor ini memudahkan konversi antar satuan dengan menggeser eksponen.

Dengan menggunakan tabel ini, kita dapat lebih mudah memahami dan mengaplikasikan prefiks satuan dalam pengukuran, baik itu untuk nilai yang sangat besar (seperti Yotta) maupun nilai yang sangat kecil (seperti Piko), dengan cara yang konsisten dan mudah dipahami.

Kepatuhan dengan Standar Internasional BIPM

Penggunaan prefiks satuan ini diatur oleh standar internasional yang dikelola oleh Badan Internasional Untuk Ukuran dan Timbangan (BIPM). BIPM memastikan bahwa penggunaan prefiks dan satuan dalam pengukuran mematuhi aturan yang ditetapkan, sehingga menghasilkan konsistensi dan interoperabilitas global.

Prefiks satuan standar internasional adalah komponen integral dari sistem satuan internasional yang memfasilitasi ekspresi kuantitas fisik dalam berbagai disiplin ilmu. Dengan menyediakan cara yang sistematis untuk menyatakan kelipatan atau pecahan dari satuan dasar, prefiks ini mendukung presisi dan konsistensi dalam pengukuran di seluruh dunia.

Dimensi dan Satuan Turunan

Dimensi dan Satuan Turunan merujuk pada konsep fundamental dalam fisika dan matematika yang memungkinkan pengukuran, analisis, dan perbandingan fenomena fisik dalam kerangka yang terstandarisasi dan sistematis. Dimensi mengacu pada aspek kuantitatif dari suatu besaran fisik, sementara satuan turunan merupakan unit pengukuran yang diturunkan dari kombinasi besaran dasar.

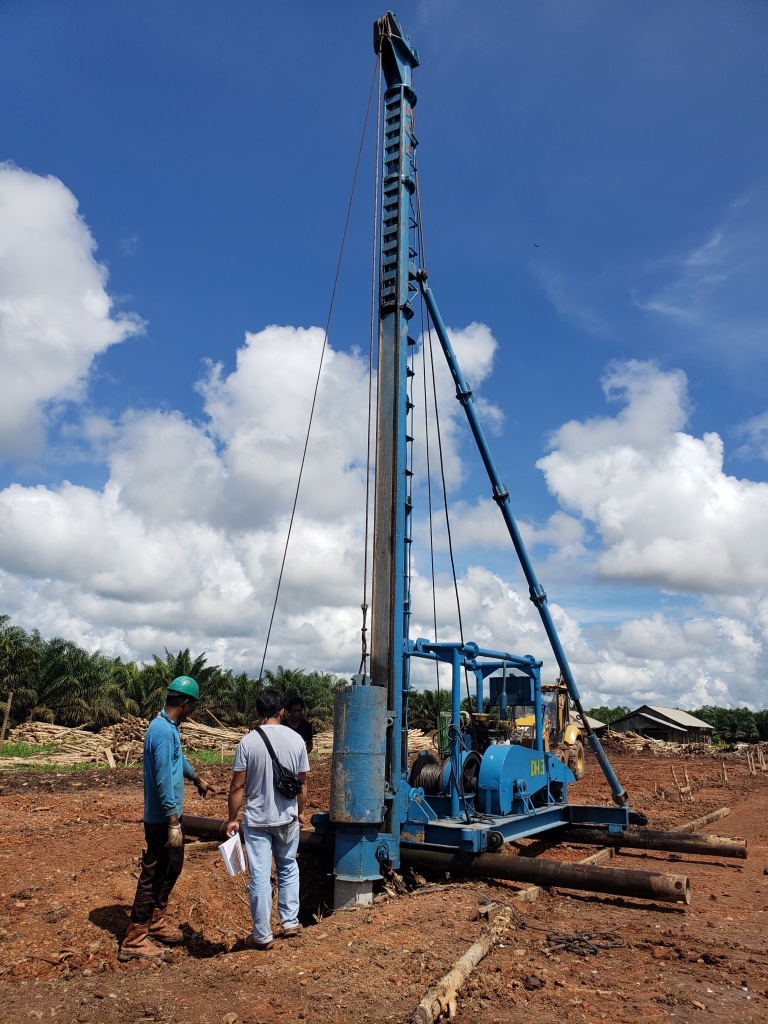

Gambar 3. Tiang pancang beton sebagai contoh aplikasi dimensi dan satuan turunan dalam konstruksi.

Dimensi dari suatu besaran adalah karakteristik intrinsik yang memberikan gambaran tentang sifat fisiknya. Misalnya, dimensi panjang dapat diwakili oleh meter (m), dimensi massa oleh kilogram (kg), dan dimensi waktu oleh detik (s). Dengan menggunakan dimensi, kita dapat memahami hubungan dan sifat dari berbagai besaran fisik.

Satuan turunan, di sisi lain, adalah unit pengukuran yang diperoleh dari kombinasi besaran dasar. Contohnya, dalam Sistem Internasional (SI), satuan turunan untuk kecepatan adalah meter per detik (m/s), yang merupakan hasil dari membagi dimensi panjang dengan dimensi waktu. Penggunaan satuan turunan memungkinkan ekspresi matematis dari hukum fisika menjadi lebih sederhana dan universal.

Dalam dunia ilmiah, pemahaman yang tepat tentang dimensi dan satuan turunan memainkan peran penting dalam analisis fenomena fisik, pengembangan teori-teori baru, serta dalam aplikasi teknologi. Kesadaran akan dimensi dan satuan turunan juga membantu dalam mengurangi kesalahan dalam perhitungan dan memastikan konsistensi dalam komunikasi ilmiah.

Dimensi Dasar dalam Fisika

Dimensi merujuk pada sifat fisik dari suatu besaran. Dalam fisika, ada beberapa dimensi dasar yang digunakan sebagai dasar untuk mengukur besaran-besaran lainnya. Dimensi-dimensi dasar ini sering kali disebut sebagai M, L, T, Q, dll:

• M: Merupakan dimensi massa.
• L: Merupakan dimensi panjang.
• T: Merupakan dimensi waktu.
• Q: Merupakan dimensi muatan listrik.

Besaran-besaran lainnya dapat dinyatakan sebagai kombinasi dari dimensi-dimensi ini. Misalnya, kecepatan memiliki dimensi L/T (panjang per waktu), dan percepatan memiliki dimensi L/T² (perubahan panjang per waktu kuadrat).

Konsep Satuan Turunan

Satuan turunan adalah satuan yang diperoleh dari kombinasi satuan-satuan dasar sesuai dengan dimensi-dimensi dari besaran fisik yang diukur. Misalnya, meter (m) adalah satuan panjang, kilogram (kg) adalah satuan massa, dan sekon (s) adalah satuan waktu. Dari kombinasi ini, kita bisa mendapatkan satuan-satuan turunan seperti meter per sekon (m/s) untuk kecepatan, meter per sekon kuadrat (m/s²) untuk percepatan, newton (N) untuk gaya, dan sebagainya.

Ketika kita mengekspresikan suatu besaran dalam satuan turunan, kita menunjukkan bagaimana besaran tersebut berhubungan dengan dimensi-dimensi dasar. Misalnya, kecepatan dalam satuan turunan adalah meter per sekon (m/s), yang berarti besaran tersebut memiliki dimensi panjang dibagi dimensi waktu.

Tabel Lengkap Dimensi dan Satuan Turunan

Dimensi	Satuan	Deskripsi
Panjang	Meter (m)	Jarak antara dua titik
Luas	Meter Persegi (m²)	Ruang yang ditempati oleh suatu objek
Volume	Meter Kubik (m³)	Ruang yang ditempati oleh suatu objek
Massa	Kilogram (kg)	Jumlah materi dalam suatu objek
Waktu	Detik (s)	Durasi atau interval antara dua kejadian
Kecepatan	Meter per Detik (m/s)	Perubahan posisi suatu objek terhadap waktu
Percepatan	Meter per Detik Kuadrat (m/s²)	Perubahan kecepatan suatu objek terhadap waktu
Gaya	Newton (N)	Pengaruh yang dapat menyebabkan perubahan kecepatan suatu objek
Tekanan	Pascal (Pa) = Newton per Meter Persegi (N/m²)	Gaya per unit area
Energi	Joule (J) = Newton per Meter (N·m)	Kemampuan untuk melakukan kerja
Daya	Watt (W) = Joule per Detik (J/s)	Tingkat konsumsi atau penggunaan energi per unit waktu
Temperatur	Derajat Celsius (°C)	Ukuran rata-rata energi kinetik molekul dalam suatu zat
Intensitas	Watt per Meter Persegi (W/m²)	Kekuatan suatu fenomena dalam unit luas
Tegangan	Pascal (Pa) = Newton per Meter Persegi (N/m²)	Gaya yang diterapkan per unit area pada suatu bahan
Frekuensi	Hertz (Hz) = Siklus per Detik (s⁻¹)	Jumlah getaran atau siklus per unit waktu
Fluks	Watt per Meter Persegi (W/m²)	Jumlah aliran suatu sifat per unit waktu
Resistansi	Ohm (Ω) = Volt per Ampere (V/A)	Kemampuan menghambat aliran arus listrik
Kapasitansi	Farad (F) = Coulomb per Volt (C/V)	Kemampuan menyimpan muatan listrik
Induktansi	Henry (H) = Volt per Ampere Detik (V/(A·s))	Kemampuan menghasilkan tegangan dalam suatu induktor
Luminansi	Lux (lx) = Lumen per Meter Persegi (lm/m²)	Kecerahan cahaya dari sumber tertentu
Fluks Cahaya	Lumen (lm)	Jumlah cahaya yang dipancarkan atau diterima
Kuat Arus	Ampere (A)	Aliran muatan listrik
Potensial Listrik	Volt (V) = Joule per Coulomb (J/C)	Perbedaan potensial listrik antara dua titik
Kebutuhan Panas	Joule (J)	Energi yang dibutuhkan untuk meningkatkan suhu suatu zat
Kepadatan Arus	Ampere per Meter Persegi (A/m²)	Jumlah aliran arus listrik per unit luas

Sudut dan Kemiringan

Sudut dan kemiringan adalah konsep fundamental dalam geometri yang mendefinisikan hubungan relatif antara dua garis atau bidang dalam ruang. Dalam konteks ini, "sudut" mengacu pada besaran rotasi yang terjadi antara dua garis atau bidang, sementara "kemiringan" menggambarkan kecondongan atau kecuraman suatu permukaan relatif terhadap bidang horizontal.

Sudut dapat dianggap sebagai pengukuran rotasi antara dua garis atau bidang yang bertemu pada titik tertentu. Sudut dinyatakan dalam satuan derajat atau radian, dimana 360 derajat setara dengan rotasi penuh. Dalam matematika dan fisika, sudut digunakan untuk mengukur putaran, arah, dan hubungan geometris antara objek-objek dalam ruang.

Kemiringan, di sisi lain, adalah ukuran perubahan tinggi relatif terhadap jarak horizontal. Dalam konteks topografi atau rekayasa sipil, kemiringan digunakan untuk menggambarkan bagaimana suatu permukaan melengkung atau menurun dalam suatu area tertentu. Misalnya, kemiringan dinding, lereng bukit, atau kemiringan atap adalah contoh penerapan konsep kemiringan dalam kehidupan sehari-hari.

Konsep sudut dan kemiringan memiliki aplikasi luas dalam berbagai bidang, termasuk matematika, fisika, arsitektur, rekayasa, dan geografi. Dalam matematika, sudut digunakan untuk menghitung trigonometri dan geometri analitik, sementara kemiringan sering digunakan dalam perencanaan konstruksi dan pengukuran topografi.

Dengan memahami sudut dan kemiringan, kita dapat menggambarkan dan menganalisis berbagai fenomena alam dan struktur buatan manusia dengan lebih tepat. Dari bentuk gunung hingga desain bangunan modern, konsep ini membantu kita memahami hubungan spasial antara objek-objek dalam lingkungan kita.

Tabel Satuan Kemiringan

Berikut adalah tabel satuan kemiringan yang umum digunakan:

Satuan	Akronim	Derajat	Persen	Rasio	Deskripsi
derajat	°	1° = 1°	1° = 1,732%	1°	Sudut yang dibentuk oleh garis miring dengan garis horizontal
persen	%	1% = 0,573°	1% = 1%	1% = 0,01	Kemiringan sebagai persentase dari ketinggian vertikal
rasio	:	1:1 = 45°	1:1 = 100%	1:1 = 1	Perbandingan antara ketinggian vertikal dan jarak horizontal
gradien	m/m	1 m/m = 45°	1 m/m = 100%	1 m/m = 1	Kemiringan sebagai perubahan ketinggian per satuan jarak horizontal
tan	tan	1 tan = 45°	1 tan = 100%	1 tan = 1	Tangent dari sudut kemiringan

Catatan:

• Nilai dalam tabel ini dibulatkan ke empat digit desimal.
• Satuan derajat, persen, dan rasio adalah satuan yang paling umum digunakan untuk mengukur kemiringan.
• Satuan gradien dan tan lebih sering digunakan dalam konteks teknis.

Konversi Satuan Kemiringan

Tabel berikut untuk mengonversi antara satuan kemiringan:

Dari	Ke	Rumus
derajat	persen	% = ° × 1,732
derajat	rasio	: = tan(°)
persen	derajat	° = % / 1,732
persen	rasio	: = % / 100
rasio	derajat	° = arctan(:)
rasio	persen	% = : × 100

Contoh:

• Untuk mengonversi 20° ke persen, gunakan rumus % = ° × 1,732. Hasilnya adalah 34,64%.
• Untuk mengonversi 1:2 ke derajat, gunakan rumus ° = arctan(:). Hasilnya adalah 33,69°.

Jenis dan Macam-macam Sudut serta Kemiringan

Sudut adalah besaran geometris yang memiliki peran penting dalam ilmu dasar di bidang teknik sipil. Dalam melaksanakan proyek, teknisi sipil sering kali berurusan dengan berbagai aspek geometri, termasuk sudut dan kemiringan. Sudut dan kemiringan memiliki peran krusial dalam menentukan stabilitas dan keamanan suatu struktur. Berikut adalah pembahasan mengenai berbagai jenis dan macam-macam sudut serta kemiringan yang umum ditemui dalam teknik sipil.

Sudut dalam Trigonometri

Sudut dalam trigonometri diukur dalam derajat (°) atau radian (rad) dan merupakan perubahan arah antara dua garis atau permukaan. Dalam konteks trigonometri, sudut adalah besaran geometris yang digunakan untuk mengukur perubahan arah atau posisi suatu objek dalam suatu sistem koordinat. Sudut diukur dalam derajat (°) atau radian (rad) dan merupakan konsep mendasar yang mendukung pemahaman trigonometri.

Notasi dan Konsep Trigonometri	Deskripsi
Notasi	Sudut sering kali dilambangkan dengan simbol θ atau α, dan memberikan identitas unik pada suatu posisi dalam sistem koordinat.
Trigonometri Dasar	Fungsi Trigonometri Utama: Sinus (sin θ), kosinus (cos θ), dan tangen (tan θ) adalah fungsi trigonometri utama yang terkait langsung dengan sudut θ. Fungsi-fungsi ini digunakan untuk menghitung hubungan antara panjang sisi-sisi dalam segitiga siku-siku.
Identitas Trigonometri	Identitas trigonometri, seperti identitas Pythagoras (sin² θ + cos² θ = 1), memberikan hubungan matematis yang penting antara fungsi trigonometri dan sudut.
Sudut Spesial	Sudut-sudut tertentu memiliki nilai trigonometri yang khusus, seperti 0°, 30°, 45°, 60°, dan 90°. Pengetahuan tentang nilai-nilai ini berguna dalam perhitungan cepat dan dalam konteks trigonometri aplikatif.
Konversi Derajat dan Radian	Derajat dan radian adalah unit pengukuran sudut yang umum. Dalam trigonometri, sering kali diperlukan konversi antara derajat dan radian menggunakan rumus rad = (π/180) × deg.
Aplikasi dalam Perhitungan Geometris	Trigonometri digunakan secara luas dalam perhitungan geometris, seperti menentukan panjang sisi dalam segitiga, menghitung luas dan volume bangun ruang, atau meresolusi vektor ke dalam komponen-komponennya.
Pemetaan dan Navigasi	Dalam pemetaan dan navigasi, penentuan sudut sangat penting. Azimuth dan elevasi digunakan untuk menentukan arah dan tinggi suatu objek di langit atau permukaan bumi.

Sudut dalam Geometri Ruang

Gambar 4. Sudut dalam geometri ruang antar bidang dan antar garis tiga dimensi.

Penjelasan: Dalam geometri ruang, sudut mengacu pada perubahan arah atau kemiringan antara dua garis, permukaan, atau bidang di dalam ruang tiga dimensi. Pemahaman tentang sudut dalam konteks ini penting dalam berbagai aplikasi, termasuk desain struktur bangunan, perencanaan urban, dan pemodelan objek tiga dimensi.

Sudut Antar Bidang

• Sudut antar bidang merupakan sudut antara dua bidang dalam ruang tiga dimensi. Dalam konteks struktur, sudut ini dapat mempengaruhi sifat-sifat stabilitas dan beban yang diterapkan pada elemen struktural.
• Penentuan sudut antar bidang menjadi krusial dalam analisis struktural, terutama ketika merancang sambungan dan persilangan elemen struktural.

Sudut Antar Garis

• Dalam geometri ruang, sudut juga dapat terbentuk antara dua garis lurus atau miring. Sudut ini memainkan peran penting dalam menentukan kemiringan atau inklinasi suatu fitur dalam desain arsitektur atau rekayasa.
• Misalnya, sudut antar garis digunakan untuk menghitung kemiringan atap, tangga, atau elemen struktural lainnya.

Sudut dalam Pemodelan 3D

• Dalam pemodelan objek tiga dimensi, pengukuran sudut menjadi esensial. Sudut ini digunakan untuk menentukan orientasi objek, hubungan spasial antar elemen, dan proporsi dalam perancangan ruang 3D.
• Software pemodelan 3D seperti AutoCAD atau Blender menggunakan sudut untuk mengatur posisi dan rotasi objek.

Pertimbangan Arsitektur

• Sudut menjadi faktor desain penting dalam arsitektur. Penempatan dan orientasi bangunan, ketinggian atap, dan pencahayaan alami semuanya terkait dengan konsep sudut.
• Arsitek menggunakan sudut untuk menciptakan bangunan yang estetis dan fungsional secara bersamaan.

Peran dalam Perencanaan Urban

• Dalam konteks perencanaan urban, sudut antar bangunan, jalan, atau ruang terbuka dapat memengaruhi tata letak dan tampilan kota.

Penentuan sudut ini penting dalam menciptakan lingkungan perkotaan yang teratur dan berfungsi. Dalam geometri ruang, sudut bukan hanya parameter matematis, melainkan juga elemen desain yang memberikan dimensi dan karakter pada objek dan ruang. Pemahaman tentang sudut dalam konteks ini memungkinkan para perancang dan insinyur untuk menciptakan struktur dan lingkungan yang seimbang dan efisien dalam tiga dimensi.

Sudut dalam Mekanika Tanah

Dalam mekanika tanah, terdapat beberapa sudut penting yang berkaitan dengan perilaku dan sifat tanah. Berikut adalah lima sudut utama:

Jenis Sudut	Deskripsi
Sudut Geser Dalam (φ)	Sudut geser dalam merupakan sudut yang dibentuk oleh hubungan antara tegangan normal dan tegangan geser pada bidang geser tanah. Sudut ini menunjukkan kemampuan tanah untuk menahan geser. Semakin besar sudut geser dalam, semakin besar pula kemampuan tanah untuk menahan geser.
Sudut Geser Luar (φ')	Sudut geser luar merupakan sudut geser yang terjadi pada tanah yang telah mengalami dilatasi (pengembangan volume). Sudut ini umumnya lebih kecil daripada sudut geser dalam.
Sudut Dilatasi (α)	Sudut dilatasi adalah sudut yang dibentuk oleh bidang geser dan arah pergeseran tanah. Sudut ini menunjukkan kecenderungan tanah untuk mengembang saat mengalami geser.
Sudut Kemiringan Alamiah (θ)	Sudut kemiringan alamiah adalah sudut maksimum kemiringan lereng tanah yang dapat stabil tanpa mengalami longsor. Sudut ini dipengaruhi oleh beberapa faktor, seperti sudut geser dalam, kohesi tanah, dan kondisi air tanah.
Sudut Repose (α)	Sudut repose adalah sudut kemiringan maksimum suatu material granular (seperti pasir) yang dapat stabil tanpa runtuh. Sudut ini dipengaruhi oleh beberapa faktor, seperti bentuk dan ukuran partikel, gradasi partikel, dan sudut geser antar partikel.

Vertikalitas dan Aplikasinya

Bidang Aplikasi	Aplikasi Vertikalitas
Arsitektur dan Teknik	Untuk memastikan bangunan dan struktur lainnya berdiri tegak dan kokoh.
Surveying	Untuk mengukur ketinggian dan jarak objek di permukaan bumi.
Navigasi	Untuk menentukan arah dan posisi suatu objek.
Manufaktur	Untuk memastikan produk dibuat dengan presisi dan memenuhi standar kualitas.
Seni dan Desain	Untuk menciptakan ilusi kedalaman dan perspektif dalam karya seni.

Vertikalitas adalah konsep penting dalam geometri, fisika, dan teknik. Memahami konsep ini dapat membantu kita memahami dunia di sekitar kita dan menyelesaikan berbagai tugas dengan lebih baik.

Gambar 5. Sudut vertikalitas pada tiang pancang dan elemen vertikal bangunan.

Berikut beberapa contoh penerapan vertikalitas:

• Bangunan: Sebuah gedung pencakar langit dirancang dengan vertikalitas yang tinggi agar terlihat kokoh dan stabil.
• Tiang bendera: Tiang bendera harus dipasang dengan vertikalitas yang tinggi agar bendera dapat berkibar dengan sempurna.
• Papan tulis: Papan tulis di kelas dipasang dengan vertikalitas yang tinggi agar siswa dapat membaca tulisan dengan mudah.
• Kamera: Saat mengambil foto, kamera harus dipegang dengan vertikalitas yang tinggi agar gambar tidak miring.

Vertikalitas adalah konsep yang sederhana namun memiliki banyak aplikasi penting dalam kehidupan sehari-hari.

Pengukuran Inklinasi dan Vertikalitas

Inklinasi adalah sudut yang dibentuk oleh suatu objek terhadap garis horizontal. Vertikalitas adalah keadaan suatu objek yang tegak lurus terhadap garis horizontal. Kedua besaran ini dapat diukur dengan menggunakan berbagai alat ukur, antara lain:

• Waterpas: Alat yang digunakan untuk menentukan apakah suatu permukaan datar atau tidak. Waterpas memiliki gelembung udara yang akan berada di tengah ketika permukaan datar.
• Goniometer: Alat yang digunakan untuk mengukur sudut. Goniometer memiliki skala yang dapat digunakan untuk membaca sudut inklinasi suatu objek.
• Inclinometer: Alat yang dirancang khusus untuk mengukur kemiringan suatu objek. Inclinometer memiliki skala yang dapat dibaca secara langsung untuk mengetahui sudut inklinasi.

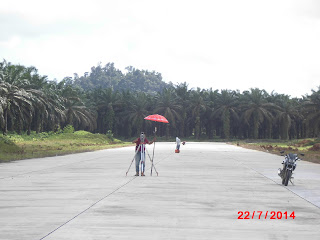

• Theodolit: Alat presisi untuk pengukuran sudut horizontal dan vertikal.
• Leveling rod: Tongkat dengan skala untuk pengukuran elevasi.
• Clinometer: Alat sederhana untuk mengukur kemiringan permukaan.
• Tilt sensor: Sensor elektronik untuk mengukur kemiringan dalam aplikasi modern.

Pemilihan alat ukur yang tepat untuk mengukur inklinasi dan vertikalitas tergantung pada beberapa faktor:

• Rentang pengukuran yang dibutuhkan
• Ketelitian yang dibutuhkan
• Kemudahan penggunaan
• Biaya

Gambar 6. Theodolit untuk marka airstrip (kiri) dan check elevasi akhir survei lapangan (kanan).

Sudut dalam Pengukuran Tanah (Survei)

Sudut memegang peranan penting dalam survei tanah, yaitu untuk mengukur dan menetapkan batas lahan. Pengukuran sudut ini membantu menentukan arah dan posisi relatif dari titik-titik tertentu dalam lahan, yang menjadi dasar untuk:

• Menetapkan batas properti: Sudut membantu menentukan garis batas yang sah dan akurat, sehingga menghindari sengketa di masa depan.
• Merencanakan trase jalan atau saluran drainase: Pengukuran sudut membantu menentukan rute yang optimal dan efisien untuk pembangunan infrastruktur.
• Membuat peta topografi: Sudut memberikan informasi tentang elevasi dan kontur tanah, yang penting untuk pembuatan peta yang akurat.

Sudut Horizontal

• Mengacu pada sudut antara garis batas atau titik tertentu dengan garis referensi horizontal, biasanya diukur terhadap utara geografis.
• Sangat penting dalam menetapkan orientasi dan arah dalam survei tanah.
• Contohnya, menentukan sudut antara garis batas properti dan garis utara-selatan.

Sudut Azimuth

• Mengukur sudut antara arah utara dan garis batas atau arah tertentu pada lahan.
• Dinyatakan dalam derajat, menunjukkan seberapa jauh suatu garis atau arah terletak dari arah utara dalam hitungan searah jarum jam.
• Digunakan dalam survei tanah yang melibatkan pemetaan besar atau perencanaan untuk menunjukkan arah relatif dari suatu titik atau garis.
• Contohnya, menentukan sudut azimuth dari titik A ke titik B.

Inklinasi Tanah

• Sudut inklinasi atau kemiringan tanah juga menjadi pertimbangan penting dalam survei tanah.
• Membantu memahami kontur dan topografi lahan, yang dapat memengaruhi perencanaan konstruksi dan pengembangan lahan.
• Pengukuran sudut inklinasi dapat dilakukan dengan alat-alat seperti teodolit atau total station, yang memberikan data akurat tentang ketinggian relatif dan perubahan elevasi di sepanjang suatu trase.
• Contohnya, menentukan sudut kemiringan tanah untuk membangun jalan yang aman dan stabil.

Peran dalam Pemetaan Tanah

• Pemetaan tanah memerlukan pengukuran sudut yang akurat untuk menentukan titik-titik kontrol, merencanakan jaringan kontrol, dan menetapkan batas lahan dengan tepat.
• Sudut juga digunakan dalam triangulasi untuk mengukur jarak dan merencanakan titik-titik tanah dengan akurasi yang tinggi.

Integrasi dengan Teknologi GNSS

• Penerapan teknologi Global Navigation Satellite System (GNSS) telah mengubah cara pengukuran sudut dalam survei tanah.
• Penerima GNSS modern dapat memberikan data lokasi yang sangat akurat dengan cepat dan efisien.
• Sudut yang diukur dengan GNSS dapat digunakan untuk menentukan koordinat geografis suatu titik tanah dengan tingkat akurasi yang tinggi.

Dengan menggunakan sudut dalam survei tanah, para ahli survei dapat menghasilkan data yang akurat dan dapat diandalkan, yang diperlukan untuk perencanaan dan pengembangan lahan yang efisien serta pemetaan geospasial yang akurat. Penggunaan sudut yang tepat akan menghasilkan data yang bermanfaat untuk pembangunan infrastruktur, pengembangan lahan, dan pemetaan geospasial.

Sudut dalam Hidrologi

Sudut dalam hidrologi merujuk pada kemiringan lahan dan pengaruhnya terhadap aliran air, erosi tanah, dan distribusi air permukaan. Sudut lereng memainkan peran penting dalam berbagai aspek hidrologi.

Mengukur Aliran Air Permukaan

• Sudut lereng yang curam meningkatkan laju aliran air permukaan, mempercepat waktu yang dibutuhkan air untuk mencapai sungai dan badan air lainnya.
• Pemodelan hidrologis menggunakan sudut lereng untuk menghitung limpasan permukaan dan memprediksi potensi banjir.

Mempengaruhi Erosi Tanah

• Sudut lereng yang curam meningkatkan erosi tanah karena air mengalir lebih cepat dan memiliki lebih banyak energi untuk membawa tanah.
• Pemahaman sudut lereng penting untuk merancang praktik konservasi tanah yang efektif, seperti penanaman vegetasi dan pembangunan terasering.

Menentukan Distribusi Air Permukaan

• Sudut lereng yang lebih rendah menghasilkan distribusi air yang lebih merata di atas tanah, memungkinkan infiltrasi yang lebih baik dan mengurangi risiko genangan air.
• Perencanaan drainase mempertimbangkan sudut lereng untuk memastikan aliran air yang optimal dan mencegah erosi.

Studi Hidrologi Situasional

• Penilaian sudut lereng dalam pemodelan banjir membantu mengidentifikasi daerah rawan banjir dan merancang langkah-langkah mitigasi.
• Analisis hidrologis juga mempertimbangkan kemiringan saluran air untuk memahami kecepatan aliran air dan transportasi sedimen.

Dampak Sudut dalam Hidrologi

Dampak	Deskripsi
Banjir	Sudut lereng yang curam mempercepat aliran air dan meningkatkan risiko banjir.
Erosi Tanah	Lahan dengan kemiringan tinggi lebih rentan terhadap erosi tanah, yang dapat merusak kesuburan tanah dan mencemari sumber air.
Distribusi Air	Sudut lereng mempengaruhi distribusi air permukaan, dengan lereng yang lebih rendah memungkinkan infiltrasi yang lebih baik dan mengurangi risiko genangan air.

Pemahaman yang mendalam tentang sudut dalam hidrologi sangat penting untuk:

• Merancang infrastruktur yang tahan terhadap erosi dan banjir.
• Menerapkan praktik pengelolaan air yang berkelanjutan.
• Memprediksi dan memitigasi risiko bencana alam.

Sudut lereng merupakan parameter penting dalam hidrologi yang mempengaruhi berbagai aspek aliran air, erosi tanah, dan distribusi air permukaan. Pemahaman yang mendalam tentang sudut lereng sangat penting untuk berbagai studi dan proyek hidrologi, serta untuk merancang infrastruktur dan praktik pengelolaan air yang efektif dan berkelanjutan.

Satuan Sudut dan Kemiringan

Berikut tabel ringkasan satuan untuk sudut dan kemiringan:

Sudut / Kemiringan	Satuan	Keterangan
Sudut	Derajat (°), Menit Busur ('), Detik Busur (")	1 derajat (°) = 1/360 putaran penuh; 1 menit busur (') = 1/60 derajat; 1 detik busur (") = 1/60 menit busur.
Kemiringan	Persen (%), Derajat (°), Radian (rad)	Persen (%): Rasio terhadap nilai horizontal (10% kemiringan = 10/100 = 0,1); Derajat (°): Sudut antara garis miring dan horizontal; Radian (rad): Satuan sudut SI, rasio panjang busur terhadap jari-jari lingkaran.
Elevasi	Meter (m), Kaki (ft)	Ketinggian suatu titik di atas permukaan laut.

Catatan:

• Satuan yang paling umum digunakan untuk sudut adalah derajat (°).
• Satuan yang paling umum digunakan untuk kemiringan adalah persen (%).
• Satuan yang digunakan untuk elevasi tergantung pada konteksnya.

Contoh:

• Kemiringan atap rumah dapat diukur dalam derajat (°), persen (%), atau radian (rad).
• Sudut tanah dapat diukur dalam derajat (°).
• Pitch tangga dapat diukur dalam persen (%) atau perbandingan.
• Inklusi antara dua bidang datar dapat diukur dalam derajat (°).
• Azimuth suatu titik dapat diukur dalam derajat (°).
• Elevasi puncak gunung dapat diukur dalam meter (m) atau kaki (ft).

Satuan Sudut dalam Derajat (°)

Satuan Sudut dalam Derajat (°) adalah pengukuran sudut yang mencerminkan pembagian lingkaran menjadi 360 bagian yang sama besar, yang masing-masing disebut derajat. Setiap derajat terbagi lagi menjadi 60 menit, dan setiap menit terbagi lagi menjadi 60 detik. Konversi antara derajat dengan satuan sudut lainnya seperti radian dan gradian dapat dilakukan dengan rumus yang ditetapkan.

Penggunaan satuan derajat meliputi berbagai bidang, termasuk matematika, fisika, teknik, dan geografi. Dalam matematika, derajat digunakan untuk mengukur besar sudut dalam konteks geometri, trigonometri, dan kalkulus. Di bidang fisika, derajat digunakan untuk mengukur sudut dalam konteks mekanika, optik, dan astronomi. Dalam dunia teknik, derajat membantu dalam perancangan, manufaktur, dan konstruksi. Sedangkan dalam geografi, derajat digunakan dalam navigasi dan kartografi.

Berbagai aplikasi praktis menggunakan satuan derajat, seperti untuk menggambarkan kemiringan atap bangunan, menunjukkan kemiringan sumbu bangunan, atau mengukur sudut antara elemen struktural. Misalnya, kemiringan atap dapat dijelaskan dengan sudut 30°, sementara kemiringan tangga dapat ditentukan dengan sudut 35° dari horizontal.

Pembagian Satuan Derajat

Satu derajat dibagi menjadi 60 bagian yang sama besar, yang disebut menit busur (ditulis 60'). Satu menit dibagi lagi menjadi 60 bagian yang sama besar, yang disebut detik busur (ditulis 60").

Rumus Konversi Satuan Sudut

Derajat dapat dikonversi ke satuan lain, seperti radian dan gradian. Berikut adalah beberapa rumus konversi satuan sudut:

• Derajat ke Radian: sudut dalam radian = sudut dalam derajat × π/180
• Radian ke Derajat: sudut dalam derajat = sudut dalam radian × 180/π
• Derajat ke Gradian: sudut dalam gradian = sudut dalam derajat × 9/10
• Gradian ke Derajat: sudut dalam derajat = sudut dalam gradian × 10/9

Catatan: Penulisan angka dan simbol satuan derajat tidak dipisah, contoh: 15° 30', bukan 15 ° 30 '. Simbol derajat (°), menit ('), dan detik (") dapat diketik dengan kombinasi tombol Alt + kode ASCII:

• °: Alt + 0176
• ': Alt + 0180
• ": Alt + 0181

Contoh Penggunaan Derajat

• Sudut siku-siku memiliki besar 90°.
• Sudut lurus memiliki besar 180°.
• Sudut putaran penuh memiliki besar 360°.

Satuan Derajat dalam Notasi Gambar Arsitektural dan Struktural

Penggunaan	Contoh
Kemiringan Atap	30° slope pada atap bangunan
Kemiringan As/Axis Bangunan	45° azimuth terhadap arah Utara pada sumbu bangunan
Sudut Antar As/Center Line	90° sudut antar center line kolom dan balok
Kemiringan Tangga	35° kemiringan tangga dari horizontal

Penggunaan Satuan Derajat dalam Berbagai Bidang

• Matematika: Untuk mengukur besar sudut dalam geometri, trigonometri, dan kalkulus.
• Fisika: Untuk mengukur besaran sudut dalam mekanika, optik, dan astronomi.
• Teknik: Untuk mengukur sudut dalam desain, manufaktur, dan konstruksi.
• Geografi: Untuk mengukur sudut dalam navigasi dan kartografi.

Satuan Sudut Selain Derajat

Satuan Sudut	Keterangan	Nilai dalam Derajat
Radian (rad)	Satuan sudut yang didasarkan pada keliling lingkaran. Satu radian adalah sudut yang dibentuk oleh busur lingkaran dengan panjang yang sama dengan jari-jarinya.	π rad = 180°
Grad (g)	Satuan sudut yang dibagi menjadi 100 grad (g) untuk satu putaran penuh.	100 g = 90°
Mil	Satuan sudut yang digunakan dalam navigasi, 1 mil sama dengan 1/60 derajat.	1 mil = 1/60°

Identitas Trigonometri Lengkap

Identitas	Formula
Pythagoras	sin²(x) + cos²(x) = 1
Reciprocal	csc(x) = 1/sin(x); sec(x) = 1/cos(x); cot(x) = 1/tan(x)
Quotient	tan(x) = sin(x)/cos(x); cot(x) = cos(x)/sin(x)
Identitas Sudut Negatif	sin(-x) = -sin(x); cos(-x) = cos(x); tan(-x) = -tan(x)
Identitas Sudut Komplementer	sin(π - x) = sin(x); cos(π - x) = -cos(x); tan(π - x) = -tan(x)

Perluasan ke Lingkaran Unit

Konsep trigonometri dapat diperluas ke lingkaran unit, di mana sudut diukur dalam radian. Lingkaran unit memiliki jari-jari satu, dan posisi suatu titik pada lingkaran ini dapat dijelaskan menggunakan fungsi trigonometri.

Penerapan Trigonometri dalam Kehidupan Sehari-hari

• Navigasi: Trigonometri digunakan dalam navigasi, baik itu di laut atau di udara, untuk menghitung jarak dan arah.
• Grafika Komputer: Dalam pengembangan permainan dan grafika komputer, fungsi trigonometri digunakan untuk mengontrol pergerakan objek dan animasi.
• Fisika Gerak Melingkar: Dalam memahami dan menghitung gerak melingkar, trigonometri berperan penting untuk menggambarkan perubahan posisi dan kecepatan suatu objek.

Fungsi Perhitungan Fisika dalam Teknik Sipil

Fisika merupakan ilmu dasar yang sangat penting dalam Teknik Sipil. Berbagai konsep dan prinsip fisika diaplikasikan dalam perencanaan, perancangan, dan pembangunan infrastruktur, seperti:

Mekanika

• Mekanika Statis: Digunakan untuk menganalisis keseimbangan struktur, seperti bangunan, jembatan, dan bendungan. Konsep seperti gaya, momen, dan tegangan menjadi pertimbangan utama dalam memastikan stabilitas struktur.
• Mekanika Dinamis: Digunakan untuk mempelajari perilaku struktur yang bergerak, seperti analisis gempa bumi pada bangunan atau analisis getaran pada struktur jembatan. Konsep seperti percepatan, momentum, dan energi menjadi penting dalam perancangan struktur yang tahan terhadap beban dinamis.

Fluida

• Mekanika Fluida: Digunakan untuk menganalisis aliran air dan fluida lainnya dalam sistem perpipaan, bendungan, dan saluran irigasi. Konsep seperti debit, tekanan, dan viskositas menjadi penting dalam perancangan sistem fluida yang efisien dan aman.
• Hidrolika: Digunakan untuk mempelajari penerapan fluida dalam sistem hidrolik, seperti pada sistem pengereman mobil dan sistem kontrol bendungan. Konsep seperti tekanan, gaya, dan debit menjadi penting dalam perancangan sistem hidrolik yang kuat dan presisi.

Termodinamika

Termodinamika digunakan untuk mempelajari hubungan antara panas, energi, dan kerja dalam sistem bangunan. Konsep seperti konduksi, konveksi, dan radiasi panas menjadi penting dalam perancangan bangunan yang hemat energi dan nyaman.

Material

Mekanika Material digunakan untuk mempelajari sifat-sifat material yang digunakan dalam konstruksi, seperti baja, beton, dan kayu. Konsep seperti tegangan, regangan, dan modulus elastisitas menjadi penting dalam pemilihan material yang tepat untuk struktur yang aman dan tahan lama.

Gambar 7. Detail balok dan potongan poer type P5 struktur bawah bangunan dermaga.

Contoh Penerapan Fisika dalam Teknik Sipil

• Analisis struktur: Menghitung gaya, momen, dan tegangan pada struktur untuk memastikan stabilitasnya.
• Perancangan sistem fluida: Menghitung debit, tekanan, dan viskositas fluida dalam sistem perpipaan dan bendungan.
• Perancangan sistem hidrolik: Menghitung tekanan, gaya, dan debit fluida dalam sistem hidrolik.
• Analisis gempa bumi: Menghitung respons struktur terhadap gempa bumi dan merancang struktur yang tahan gempa.
• Perancangan bangunan hemat energi: Menghitung kebutuhan energi dan merancang bangunan yang hemat energi.

Fisika merupakan ilmu dasar yang sangat penting dalam Teknik Sipil. Berbagai konsep dan prinsip fisika diaplikasikan dalam perencanaan, perancangan, dan pembangunan infrastruktur. Pemahaman yang baik tentang fisika sangatlah penting bagi seorang insinyur sipil untuk menghasilkan infrastruktur yang aman, efisien, dan berkelanjutan.

Satuan Kemiringan dalam Persen (%)

Satuan kemiringan dalam persen (%) menunjukkan seberapa curam suatu bidang miring dibandingkan dengan bidang horizontal. Nilai kemiringan dalam persen dihitung dengan membandingkan perubahan ketinggian dengan jarak horizontal, kemudian dikalikan dengan 100%.

Kegunaan dan Rumus Persen Kemiringan

Satuan kemiringan dalam persen sering digunakan dalam berbagai bidang, seperti:

• Teknik sipil: untuk mengukur kemiringan jalan, atap, dan struktur lainnya.
• Geografi: untuk mengukur kemiringan lereng dan bukit.
• Geologi: untuk mengukur kemiringan strata batuan.
• Agronomi: untuk mengukur kemiringan lahan pertanian.

Catatan: Satuan kemiringan lainnya yang sering digunakan adalah derajat. 1 derajat sama dengan 1,73%. Dalam beberapa kasus, kemiringan dapat diukur dengan menggunakan alat ukur khusus, seperti clinometer.

Rumus Kemiringan dalam Persen:
Kemiringan (%) = (Perubahan Ketinggian / Jarak Horizontal) × 100%

Contoh Perhitungan Kemiringan

Misalnya, jika terdapat perubahan ketinggian sejauh 4 meter dalam jarak horizontal 20 meter, maka kemiringan dalam persen dapat dihitung sebagai berikut:

• Kemiringan dalam Persen (%) = (4 / 20) × 100% = 20%

Jadi, kemiringan bidang tersebut adalah 20%. Artinya, untuk setiap 100 meter jarak horizontal, bidang tersebut naik 20 meter.

Kemiringan Horizontal (Slope) dan Vertikal

Satuan persen untuk kemiringan horizontal (slope) dihitung dengan rumus:

Slope = (V / H) × 100%
V = perubahan ketinggian (vertikal); H = jarak horizontal

Satuan persen untuk kemiringan sudut vertikal (penyimpangan vertikalitas) dihitung dengan rumus:

Penyimpangan Vertikal = (H / V) × 100%
H = perubahan horizontal; V = jarak vertikal

Jenis Kemiringan dan Aplikasinya

Jenis Kemiringan	Deskripsi Aplikasi
Kemiringan Permukaan Tanah	Drainase: Untuk menentukan arah aliran air permukaan, mencegah genangan, dan merancang sistem drainase yang efektif. Pondasi: Mempengaruhi pemilihan jenis pondasi dan teknik konstruksi yang sesuai dengan kondisi tanah. Jalan: Menentukan tingkat kemiringan jalan untuk keselamatan dan kenyamanan lalu lintas.
Kemiringan Lereng	Stabilitas Lereng: Menilai potensi longsor dan merancang struktur penahan tanah. Erosi: Memprediksi tingkat erosi dan merencanakan upaya konservasi tanah.
Kemiringan Atap	Drainase Atap: Untuk memastikan air hujan mengalir dengan baik dan tidak terjadi genangan. Beban Struktural: Mempengaruhi distribusi beban pada struktur atap.
Kemiringan Tangga	Keamanan dan Kenyamanan: Menentukan kemiringan tangga yang aman dan nyaman untuk dinaiki dan dituruni.

Satuan Kemiringan dalam Perbandingan (V:H atau H:V)

Selain persen dan derajat, kemiringan dapat dinyatakan dalam bentuk perbandingan. Perbandingan ini menunjukkan rasio antara sisi vertikal (V) dan sisi horizontal (H), atau sebaliknya. Notasi yang umum digunakan adalah V:H atau H:V, dimana V adalah perubahan vertikal dan H adalah perubahan horizontal.

Penggunaan Notasi Perbandingan

Notasi perbandingan ini sering digunakan untuk:

• Lereng Galian dan Timbunan: Untuk menunjukkan kemiringan lereng galian dan timbunan pada proyek konstruksi seperti jalan, jembatan, atau bangunan air.
• Kemiringan Tiang Pancang: Untuk menunjukkan kemiringan tiang pancang yang dipasang secara miring untuk menahan beban lateral.
• Kemiringan Kolom: Untuk menunjukkan kemiringan kolom pada beberapa jenis bangunan, seperti gedung pencakar langit atau menara.

Selain tiang pancang dan kolom, elemen vertikal lainnya seperti dinding juga dapat memiliki kemiringan yang perlu diukur dan dipertimbangkan dalam perencanaan konstruksi.

Penulisan dan Penggunaan Perbandingan

Penulisan kemiringan dengan perbandingan pada umumnya angkanya dibulatkan sampai angka terkecil yang memungkinkan, atau dituliskan sebagai satu berbanding sekian, misalnya:

• Kemiringan 25 : 100 ditulis sebagai 1 : 4
• Kemiringan 6 : 20 ditulis sebagai 3 : 10 atau 1 : 3,3

Contoh:

• Kemiringan lereng galian 1 : 2 (V : H) berarti untuk setiap 1 meter vertikal (V) yang turun, lereng galian tersebut mendatar sejauh 2 meter (H).
• Kemiringan tiang pancang 1 : 100 (H : V) berarti untuk setiap 1 meter horizontal (H) tiang pancang tersebut miring, tiang pancang tersebut turun sejauh 100 meter vertikal (V).

Catatan:

• Satuan derajat (°) juga dapat digunakan untuk menyatakan kemiringan. 1° sama dengan 1 : 60 (V : H).
• Persentase (%) juga dapat digunakan untuk menyatakan kemiringan. 1% sama dengan 1 : 100 (V : H).

Konversi Satuan

Konversi satuan adalah proses mengubah nilai dari satu satuan ke satuan lainnya, yang sering kali digunakan untuk memfasilitasi perbandingan, pengukuran, dan pemahaman yang lebih baik dalam berbagai konteks. Dalam matematika dan ilmu fisika, konversi satuan menjadi penting untuk memungkinkan interpretasi data dan informasi dengan cara yang konsisten dan universal.

Konversi Derajat — Radian

Salah satu konversi satuan yang penting adalah antara derajat dan radian, khususnya dalam konteks sudut. Derajat (°) adalah satuan umum yang digunakan untuk mengukur sudut, sedangkan radian (rad) adalah satuan alternatif yang sering digunakan dalam perhitungan matematika dan fisika, terutama ketika bekerja dengan lingkaran dan fungsi trigonometri.

Konversi antara satuan derajat dan radian didasarkan pada hubungan fundamental di antara kedua satuan ini, yaitu bahwa satu putaran penuh lingkaran setara dengan 360° atau 2π radian. Dengan demikian, kita dapat menyatakan bahwa 180° setara dengan π radian atau 22/7 radian.

Gambar 8. Grafik konversi satuan derajat dan radian.

180° = π rad = 22/7 rad

Grafik konversi antara derajat dan radian memberikan representasi visual yang jelas tentang hubungan antara kedua satuan ini, dengan memperlihatkan perubahan nilai sudut dari satu satuan ke satuan lainnya.

Konversi Persen & Perbandingan — Derajat

Selain itu, konversi antara satuan persen (s%) atau perbandingan (V/H) ke derajat (α°) sering dibutuhkan dalam berbagai konteks, terutama dalam statistik, grafik, dan pembelajaran trigonometri.

Konversi dari satuan persen (s%) ke derajat (α°) dapat dilakukan dengan menggunakan fungsi arc tangen, yang memberikan sudut dari perbandingan sisi tegak (V) terhadap sisi mendatar (H) dalam segitiga siku-siku.

Gambar 9. Grafik konversi persen dan perbandingan (V/H) ke derajat.

α° = arctan(s/100)
α° = arctan(V/H)

Konversi ini memungkinkan representasi sudut dalam bentuk persen atau perbandingan menjadi lebih bermakna dan dapat dipahami dengan lebih baik, terutama dalam konteks analisis data dan pembuatan keputusan. Dengan menggunakan konversi satuan yang tepat, informasi dapat disajikan dan dipahami dengan lebih baik, menghasilkan interpretasi yang lebih akurat dan aplikatif dalam berbagai bidang ilmu pengetahuan dan teknologi.

Konversi Satuan Dimensi Dasar dalam Konstruksi

Konstruksi merupakan salah satu industri yang memerlukan pengukuran yang akurat dan konsisten. Di Indonesia, seperti halnya di banyak negara lain, penggunaan beragam satuan dan standar pengukuran sering kali menjadi tantangan dalam memastikan keseragaman dan keakuratan dalam proyek konstruksi. Salah satu aspek penting dalam menangani perbedaan ini adalah konversi satuan dimensi dasar, yang memungkinkan pengguna untuk berpindah dengan lancar antara sistem metrik (SI) dan standar imperial atau US.

Sistem Metrik (SI)

Sistem Metrik, juga dikenal sebagai Sistem Internasional, merupakan sistem pengukuran yang paling umum digunakan di seluruh dunia. Satuannya berdasarkan pada meter, kilogram, dan detik sebagai unit dasarnya, dengan prefiks yang menunjukkan kelipatan atau pecahan dari unit dasar ini. Sebagai contoh, kilometer adalah seribu meter, sedangkan milimeter adalah seperseribu meter.

Standar Imperial dan US

Di sisi lain, Standar Imperial (yang banyak digunakan di negara-negara seperti Inggris) dan Standar AS (yang digunakan di Amerika Serikat) mempunyai unit-unit seperti inci, kaki, dan pound sebagai dasar pengukuran. Meskipun penggunaan standar ini telah menurun di banyak bidang di seluruh dunia, termasuk di industri konstruksi, tetapi tetap relevan dalam beberapa konteks, terutama dalam proyek-proyek dengan sejarah panjang atau spesifikasi tertentu.

Konversi Satuan Panjang: Meter, Milimeter, Kilometer, Inci, dan Kaki

Konversi	Nilai
1 meter (m)	= 1.000 milimeter (mm) = 0,001 kilometer (km)
1 milimeter (mm)	= 0,001 meter (m) = 0,000001 kilometer (km)
1 kilometer (km)	= 1.000 meter (m) = 1.000.000 milimeter (mm)
1 inci (inch)	= 25,4 milimeter (mm) = 0,0254 meter (m)
1 kaki (foot)	= 304,8 milimeter (mm) = 0,3048 meter (m)

Dalam menangani perbedaan antara sistem metrik dan standar imperial/AS, konversi satuan dimensi dasar menjadi kunci untuk memastikan keseragaman dalam gambar konstruksi bangunan dan dokumentasi teknis.

Konversi satuan dimensi turunan adalah aspek penting dalam ilmu fisika, matematika, dan berbagai bidang lainnya. Hal ini memungkinkan para ilmuwan, insinyur, dan profesional lainnya untuk mengomunikasikan informasi dan data dengan jelas, serta melakukan perhitungan dan analisis dengan akurasi yang tinggi. Dengan memahami prinsip-prinsip dasar dan langkah-langkah yang terlibat dalam konversi satuan, kita dapat meningkatkan efektivitas dan keakuratan dalam berbagai konteks ilmiah dan teknis.

Titik Berat dan Resultan Gaya

Titik berat adalah titik di mana berat keseluruhan suatu benda terpusat. Ini adalah titik keseimbangan benda. Jika sebuah benda digantung pada titik beratnya, benda itu akan tetap dalam keadaan seimbang.

Resultan gaya adalah gabungan atau total dari semua gaya yang bekerja pada suatu benda. Resultan gaya dapat dihitung dengan menjumlahkan semua gaya secara vektor. Jika resultan gaya pada suatu benda sama dengan nol, maka benda tersebut akan tetap diam atau bergerak dengan kecepatan konstan (Hukum Newton I).

Koordinat dan Kaidah Tangan Kanan

Sistem koordinat digunakan untuk menentukan posisi suatu titik dalam ruang. Sistem koordinat yang paling umum digunakan adalah sistem koordinat Kartesius, yang terdiri dari tiga sumbu yang saling tegak lurus: sumbu x, y, dan z.

Kaidah tangan kanan adalah cara mudah untuk mengingat arah sumbu dalam sistem koordinat tiga dimensi. Jika Anda mengarahkan ibu jari tangan kanan Anda ke arah sumbu x positif dan jari telunjuk Anda ke arah sumbu y positif, maka jari tengah Anda akan menunjuk ke arah sumbu z positif. Kaidah ini sangat penting dalam analisis vektor, mekanika rotasi, dan elektromagnetisme.

Keseimbangan Gaya Internal

Gaya internal adalah gaya yang bekerja di dalam suatu benda sebagai reaksi terhadap gaya eksternal. Keseimbangan gaya internal sangat penting dalam analisis struktur, karena jika gaya internal melebihi kekuatan material, maka struktur tersebut akan runtuh.

Dasar Teori Keseimbangan

Kondisi keseimbangan gaya internal pada suatu penampang adalah:

• Jumlah gaya horizontal sama dengan nol (ΣH = 0)
• Jumlah gaya vertikal sama dengan nol (ΣV = 0)
• Jumlah momen sama dengan nol (ΣM = 0)

Contoh Perhitungan Keseimbangan

Misalkan sebuah balok sederhana dengan panjang L diberi beban terpusat P di tengahnya. Reaksi perletakan di kedua ujung balok adalah P/2. Gaya geser pada penampang x adalah V(x) = P/2, dan momen lentur pada penampang x adalah M(x) = (P/2)x.

Momen Internal: Momen Kopel

Momen kopel adalah momen yang dihasilkan oleh dua gaya yang sama besar, sejajar, dan berlawanan arah. Momen kopel dapat menyebabkan benda berotasi. Contohnya adalah saat Anda memutar setir mobil — dua tangan menghasilkan gaya yang berlawanan arah pada sisi setir, menciptakan momen kopel yang memutar setir tanpa menyebabkan translasi.

Ukuran Kertas Standar ISO

Ukuran kertas standar ISO mengacu pada standar internasional ISO 216 yang mengklasifikasikan kertas dalam seri A, B, dan C. Di dunia teknik sipil, arsitektur, dan desain teknik, standar ini digunakan untuk menggambar, mendokumentasikan, dan mencetak gambar kerja.

• Seri A: Umum dipakai untuk gambar teknik, A4 (210 × 297 mm) untuk laporan, A3 hingga A0 (841 × 1.189 mm) untuk gambar teknis.
• Seri B: Digunakan untuk poster, peta, dan gambar arsitektur dengan ukuran lebih besar dibanding seri A.
• Seri C: Biasanya dipakai untuk amplop yang sesuai dengan ukuran kertas seri A.

Keunggulan standar ISO adalah memiliki rasio aspek akar 2:1, sehingga kertas dapat dilipat atau diperbesar tanpa mengubah proporsi. Pengetahuan tentang ukuran kertas penting untuk keperluan dokumentasi, percetakan, dan distribusi gambar kerja teknik sipil.

Mekanika Tanah

Mekanika tanah adalah cabang ilmu teknik sipil yang mempelajari perilaku tanah dan interaksi antara tanah dengan struktur bangunan. Materi dasar dalam mekanika tanah mencakup pengetahuan tentang sifat fisik dan mekanik tanah, seperti daya dukung tanah, pemampatan, dan stabilitas lereng. Pemahaman yang baik tentang mekanika tanah sangat penting dalam perencanaan dan desain pondasi bangunan agar dapat menopang beban secara efisien.

Sifat-sifat Tanah

Sifat Fisik Tanah	Definisi
Tekstur	Tekstur tanah merujuk pada ukuran partikel tanah dan proporsi relatifnya. Tanah dapat memiliki tekstur kasar (pasir), tekstur sedang (pasir berlanau), atau tekstur halus (lanau). Tekstur tanah mempengaruhi drainase, retensi air, dan ketersediaan nutrisi bagi tanaman.
Struktur	Struktur tanah mengacu pada tata letak partikel-partikel tanah dalam agregat-agregat tertentu. Struktur yang baik membantu dalam infiltrasi air, pertukaran udara, dan pertumbuhan akar tanaman.
Kandungan Organik	Kandungan bahan organik dalam tanah mempengaruhi kesuburan tanah dan ketersediaan unsur hara bagi tanaman. Bahan organik juga berperan dalam meningkatkan struktur tanah dan kapasitasnya untuk menahan air.
Drainase	Kemampuan tanah untuk membuang air ke bawah permukaan tanah. Drainase yang baik penting untuk mencegah genangan air yang dapat merusak tanaman atau struktur bangunan.
pH Tanah	pH adalah ukuran keasaman atau kebasaan tanah. Kondisi pH tanah memengaruhi ketersediaan nutrisi bagi tanaman karena pengaruhnya terhadap kelarutan unsur hara.
Kapasitas Penyimpanan Air	Kemampuan tanah untuk menyimpan dan melepaskan air. Ini penting untuk menentukan kebutuhan air tanaman dan risiko kekeringan atau genangan.
Porositas	Porositas tanah mengacu pada ruang kosong di antara partikel-partikel tanah. Porositas yang baik penting untuk pertukaran gas dan air dalam tanah.
Kemampuan Memperbaiki Tanah	Kemampuan tanah untuk memperbaiki diri sendiri dari kerusakan, erosi, atau degradasi. Ini dapat dipengaruhi oleh faktor-faktor seperti vegetasi, aktivitas biologis, dan manajemen tanah.
Sifat Mekanis Tanah	Definisi
Kapasitas Tukar Kation (CTK)	CTK adalah kemampuan tanah untuk menukar ion-ion positif dengan akar tanaman. Ini penting untuk penyerapan nutrisi oleh tanaman.
Kepadatan Tanah	Kepadatan tanah mengacu pada kepadatan partikel tanah yang berdampak pada penetrasi akar tanaman dan pergerakan air.

Klasifikasi Tanah

Tanah diklasifikasikan berdasarkan sifat-sifat fisik dan mekanisnya. Klasifikasi tanah membantu para insinyur untuk memilih metode yang tepat untuk menganalisis dan merancang struktur di atas tanah.

Klasifikasi tanah memiliki peran penting dalam pemindahan tanah mekanis. Sifat-sifat fisik seperti ukuran butir, plastisitas, dan kadar air menentukan alat berat yang sesuai untuk digunakan, seperti bulldozer, excavator, atau grader. Selain itu, klasifikasi tanah membantu dalam menghitung efisiensi kerja alat, kebutuhan tenaga, serta waktu yang diperlukan untuk menyelesaikan pekerjaan pemindahan tanah. Dengan memahami karakteristik tanah, proses pemindahan dapat direncanakan secara lebih efektif, sehingga mengurangi risiko kerusakan alat berat dan memastikan keberhasilan proyek konstruksi.

Tegangan dan Deformasi Tanah

Ketika tanah dikenai beban, tanah akan mengalami tegangan dan deformasi. Memahami bagaimana tanah berperilaku di bawah tegangan dan deformasi sangat penting untuk perancangan struktur yang aman dan stabil.

Stabilitas Tanah

Stabilitas tanah adalah kemampuan tanah untuk menahan beban tanpa mengalami keruntuhan. Faktor-faktor yang mempengaruhi stabilitas tanah meliputi:

• Kekuatan geser tanah: Kemampuan tanah untuk menahan geser.
• Kemiringan lereng: Semakin curam lereng, semakin besar kemungkinan tanah runtuh.
• Beban yang bekerja pada tanah: Beban yang lebih besar akan meningkatkan kemungkinan tanah runtuh.

Analisis dan Perancangan Geoteknik

Analisis dan perancangan geoteknik adalah proses untuk menentukan apakah suatu struktur aman dan stabil untuk dibangun di atas tanah tertentu. Proses ini meliputi:

• Investigasi tanah: Melakukan penyelidikan untuk mengetahui sifat-sifat tanah.
• Analisis stabilitas: Menghitung kemungkinan tanah runtuh.
• Perancangan struktur: Merancang struktur yang aman dan stabil untuk dibangun di atas tanah.

Poin-poin Penting Lainnya dalam Mekanika Tanah

• Hidrologi tanah: Mempelajari aliran air melalui tanah.
• Dampak gempa bumi pada tanah: Memahami bagaimana gempa bumi dapat menyebabkan kerusakan pada tanah dan struktur.
• Penggunaan geotextile: Bahan sintetis yang digunakan untuk memperkuat tanah dan meningkatkan stabilitasnya.

Mekanika tanah adalah ilmu yang kompleks dan penting untuk berbagai bidang teknik, termasuk teknik sipil, teknik geoteknik, dan teknik lingkungan. Memahami poin-poin penting dalam mekanika tanah sangat penting untuk merancang struktur yang aman dan stabil di atas tanah.

Mekanika Bahan

Mekanika bahan merupakan cabang ilmu teknik yang mempelajari perilaku material atau bahan yang digunakan dalam struktur dan mesin. Berikut adalah beberapa poin penting dalam mekanika bahan:

Sifat Mekanik Material

Aspek	Definisi
Tegangan dan regangan	Memahami bagaimana material merespon gaya yang diberikan, seperti tegangan tarik, tekan, geser, dan torsi.
Kekuatan dan ketahanan	Mempelajari batas elastis, plastis, dan ultimat material, serta kemampuannya untuk menahan beban dan deformasi.
Sifat-sifat lainnya	Modulus elastisitas, Poisson's ratio, toughness, fatigue, creep, dan lain-lain.

Analisis Tegangan dan Regangan

Metode	Definisi
Diagram tegangan-regangan	Memahami hubungan antara tegangan dan regangan pada berbagai jenis material.
Analisis elemen hingga	Memprediksi distribusi tegangan dan regangan pada struktur yang kompleks.
Teori kegagalan	Menentukan bagaimana material akan gagal di bawah berbagai kondisi pembebanan.

Desain dan Pemilihan Material

Aspek	Definisi
Memilih material yang tepat	Memilih material yang sesuai dengan sifat mekanik yang dibutuhkan untuk suatu aplikasi.
Desain struktur yang aman	Memastikan bahwa struktur dapat menahan beban yang diberikan tanpa mengalami kegagalan.
Faktor-faktor lain	Memperhitungkan faktor-faktor seperti korosi, temperatur, dan lingkungan dalam desain.

Pengujian Material

Jenis Pengujian	Definisi
Uji tarik, tekan, geser, dan torsi	Melakukan pengujian untuk menentukan sifat mekanik material.
Uji non-destruktif	Melakukan pengujian untuk mendeteksi cacat material tanpa merusak material.
Analisis data	Menganalisis hasil pengujian untuk mendapatkan informasi tentang sifat material.

Aplikasi Mekanika Bahan

Mekanika bahan diaplikasikan dalam berbagai bidang teknik, seperti:

• Teknik Sipil: Desain struktur bangunan, jembatan, dan jalan raya.
• Teknik Mesin: Desain mesin, pesawat terbang, dan kendaraan.
• Teknik Material: Pengembangan material baru dengan sifat yang lebih baik.
• Teknik Aerospace: Desain pesawat terbang dan roket.

Analisa Struktur

Teori struktur merupakan aspek penting dalam teknik sipil yang berkaitan dengan analisis, desain, dan konstruksi struktur bangunan seperti jembatan, gedung, dan menara. Materi dasar dalam teori struktur meliputi pemahaman tentang gaya, momen, dan distribusi beban, serta prinsip-prinsip desain struktur yang kuat dan aman. Penggunaan material yang tepat dan perhitungan yang akurat diperlukan untuk memastikan keandalan dan keamanan struktur.

Melakukan Perhitungan dan Interpretasi Hasil

• Perhitungan dilakukan dengan menggunakan software atau manual.
• Hasil analisis harus diinterpretasikan dengan benar untuk memahami perilaku struktur dan memastikan keamanannya.

Melakukan Verifikasi dan Validasi

• Hasil analisis harus diverifikasi dan divalidasi untuk memastikan kebenarannya.
• Verifikasi dilakukan dengan membandingkan hasil dengan solusi yang diketahui.
• Validasi dilakukan dengan membandingkan hasil dengan data eksperimen.

Poin-poin Penting Lainnya dalam Analisa Struktur

• Memahami kondisi batas struktur.
• Memperhitungkan faktor keamanan yang sesuai sesuai prinsip risk management.
• Mempertimbangkan pengaruh lingkungan.
• Melakukan analisis sensitivitas untuk mengetahui pengaruh perubahan parameter pada struktur.

Analisis struktur merupakan proses yang kompleks dan penting untuk memastikan keamanan dan keandalan struktur. Oleh karena itu, penting untuk dilakukan oleh orang yang kompeten dan berpengalaman.

Gambar Teknik

Gambar teknik adalah bahasa universal yang digunakan untuk menyampaikan informasi tentang suatu objek atau struktur secara visual. Berikut adalah beberapa poin penting dalam gambar teknik:

Aspek	Penjelasan
Ketepatan dan Kejelasan	Gambar teknik harus dibuat dengan ketepatan dan kejelasan yang tinggi agar mudah dipahami oleh orang lain.
	Dimensi, proporsi, dan detail harus digambarkan dengan akurat.
	Garis harus jelas dan rapi, serta penggunaan simbol dan tulisan yang tepat.
Standarisasi	Gambar teknik harus mengikuti standar yang telah ditetapkan, seperti ISO (International Organization for Standardization) atau ANSI (American National Standards Institute).
	Penggunaan standar ini memastikan gambar dapat dipahami secara internasional dan menghindari kesalahpahaman.
Proyeksi	Gambar teknik menggunakan proyeksi untuk menggambarkan objek 3 dimensi pada bidang 2 dimensi.
	Proyeksi yang umum digunakan adalah proyeksi ortogonal, seperti proyeksi isometrik, proyeksi dimetrik, dan proyeksi trimetrik.
Skala	Skala digunakan untuk menunjukkan perbandingan ukuran objek pada gambar dengan ukuran sebenarnya.
	Skala yang tepat harus dipilih agar gambar mudah dibaca dan dipahami.
Penampang	Penampang digunakan untuk menunjukkan bagian dalam suatu objek.
	Jenis penampang yang umum digunakan adalah penampang melintang, penampang memanjang, dan penampang detail.
Detail	Detail penting dari suatu objek harus digambarkan dengan jelas dan akurat.
	Detail ini dapat berupa potongan, sambungan, dan bagian-bagian lain yang penting untuk memahami konstruksi objek.
Notasi dan Dimensi	Notasi dan dimensi digunakan untuk memberikan informasi tambahan tentang gambar.
	Notasi dapat berupa simbol, angka, atau huruf yang menjelaskan bagian-bagian gambar.
	Dimensi menunjukkan ukuran dan jarak bagian-bagian gambar.

Keterampilan Menggambar

• Keterampilan menggambar yang baik diperlukan untuk membuat gambar teknik yang rapi dan mudah dipahami.
• Keterampilan ini termasuk teknik menggambar garis, lingkaran, dan bentuk lainnya, serta penggunaan alat-alat gambar teknik.

Penggunaan Software CAD

• Software CAD (Computer-Aided Design) dapat digunakan untuk membuat gambar teknik dengan lebih mudah dan cepat.
• Software CAD menyediakan berbagai fitur dan alat untuk menggambar, memodifikasi, dan menganalisis gambar teknik.

Etika Gambar Teknik

• Etika gambar teknik penting untuk memastikan gambar dibuat dengan profesional dan bertanggung jawab.
• Etika ini termasuk memastikan ketepatan gambar, penggunaan standar yang tepat, dan pemberian kredit kepada pembuat gambar.

Poin-poin penting di atas merupakan dasar dalam membuat dan memahami gambar teknik. Dengan memahami poin-poin ini, Anda dapat membuat gambar teknik yang akurat, jelas, dan mudah dipahami oleh orang lain.

Teknik Geoteknik

Teknik Geoteknik adalah ilmu yang mempelajari perilaku tanah dan batuan sebagai bahan teknik untuk menyelesaikan berbagai permasalahan terkait infrastruktur dan bangunan. Berikut adalah beberapa poin penting dalam teknik geoteknik:

Sifat-sifat Tanah dan Batuan

Memahami sifat-sifat tanah dan batuan merupakan kunci utama dalam teknik geoteknik. Faktor-faktor yang perlu dipertimbangkan termasuk:

• Tipe tanah dan batuan
• Kepadatan dan porositas
• Kekuatan geser
• Konsolidasi dan pembengkakan
• Permeabilitas

Menentukan Daya Dukung Tanah

• Daya dukung tanah adalah kemampuan tanah untuk menahan beban struktur.
• Daya dukung tanah dihitung berdasarkan sifat tanah dan beban struktur.
• Ada beberapa metode untuk menghitung daya dukung tanah, seperti:
  • Uji sondir standar
  • Uji pelat
  • Analisis stabilitas lereng

Merancang Fondasi yang Tepat

• Fondasi adalah bagian struktur yang mentransfer beban ke tanah.
• Jenis fondasi yang dipilih tergantung pada daya dukung tanah dan beban struktur.
• Ada beberapa jenis fondasi, seperti:
  • Fondasi dangkal
  • Fondasi dalam
  • Fondasi tiang pancang

Mengendalikan Erosi dan Sedimentasi

• Erosi dan sedimentasi adalah proses alami yang dapat merusak struktur dan lingkungan.
• Teknik geoteknik dapat digunakan untuk mengendalikan erosi dan sedimentasi, seperti:
  • Penanaman vegetasi
  • Pembangunan struktur penahan erosi
  • Pengaturan sedimentasi

Mitigasi Bencana Alam

Teknik geoteknik dapat digunakan untuk memitigasi bencana alam, seperti:

• Gempa bumi
• Tsunami
• Tanah longsor
• Banjir

Teknik Hidrolika

Teknik hidrolika adalah ilmu yang mempelajari tentang penggunaan fluida (cairan) untuk menghasilkan tenaga dan gerakan. Teknik ini banyak digunakan di berbagai bidang industri, seperti konstruksi, manufaktur, dan otomotif. Berikut adalah beberapa poin penting dalam teknik hidrolika:

Sifat Fluida

• Memahami sifat fluida, seperti viskositas, densitas, dan tekanan, sangat penting untuk merancang dan menganalisis sistem hidrolik.
• Hukum Pascal menyatakan bahwa tekanan yang diberikan pada fluida di dalam ruang tertutup akan diteruskan sama besar ke segala arah.
• Hukum Bernoulli menjelaskan hubungan antara tekanan, kecepatan, dan ketinggian fluida.

Komponen Sistem Hidrolika

Komponen	Fungsi
Pompa	Menghasilkan tekanan fluida dengan mengubah energi mekanik menjadi energi hidrolik.
Aktuator (Silinder/Motor Hidrolik)	Mengubah energi hidrolik menjadi gaya dan gerakan linear atau rotasi.
Katup	Mengontrol aliran fluida, tekanan, dan arah gerakan aktuator.
Reservoir	Menyimpan fluida hidrolik sebelum dipompa ke sistem.
Pipa dan Selang	Menyalurkan fluida dari satu komponen ke komponen lainnya.
Filter	Menyaring kotoran dan partikel agar tidak merusak komponen sistem.

Prinsip Kerja Sistem Hidrolika

• Sistem hidrolika bekerja dengan memanfaatkan tekanan fluida untuk menghasilkan gaya dan gerakan.
• Pompa digunakan untuk menghasilkan tekanan fluida.
• Aktuator, seperti silinder hidrolik, mengubah tekanan fluida menjadi gaya dan gerakan.
• Katup digunakan untuk mengontrol aliran fluida dan arah gerakan aktuator.

Perancangan Sistem Hidrolika

• Perancangan sistem hidrolika membutuhkan pertimbangan berbagai faktor, seperti gaya dan gerakan yang dibutuhkan, jenis fluida, dan komponen yang digunakan.
• Perhitungan yang akurat dan simulasi sistem dapat membantu memastikan kinerja sistem yang optimal.

Penerapan Teknik Hidrolika

• Teknik hidrolika memiliki berbagai aplikasi di berbagai bidang, seperti industri, konstruksi, pertanian, dan transportasi.
• Beberapa contoh aplikasi teknik hidrolika antara lain:
  • Alat berat konstruksi, seperti ekskavator dan backhoe.
  • Sistem pengereman pada kendaraan.
  • Mesin press hidrolik.
  • Sistem kontrol pada pesawat terbang.

Keselamatan dan Pemeliharaan

• Sistem hidrolika bertekanan tinggi dapat berbahaya jika tidak dirancang, dioperasikan, dan dipelihara dengan benar.
• Penting untuk mengikuti prosedur keselamatan yang tepat dan melakukan pemeliharaan sistem secara berkala untuk memastikan keamanan dan kinerja sistem yang optimal.

Teknik Hidrologi

Teknik Hidrologi adalah studi tentang air di permukaan bumi, termasuk distribusi, sirkulasi, dan sifat-sifat fisiknya. Dalam konteks teknik sipil, pemahaman tentang hidrologi sangatlah penting karena banyak infrastruktur yang berkaitan dengan pengelolaan air, seperti sistem drainase, bendungan, dan irigasi. Materi dasar dalam hidrologi mencakup konsep-konsep seperti siklus hidrologi, hujan, limpasan permukaan, infiltrasi, dan debit sungai.

Siklus Hidrologi

Siklus hidrologi adalah proses berkelanjutan di mana air bergerak dari atmosfer ke bumi dan kembali lagi. Tahapan utama siklus hidrologi meliputi:

• Evaporasi: Penguapan air dari permukaan bumi ke atmosfer.
• Transpirasi: Pelepasan air ke atmosfer melalui tumbuhan.
• Kondensasi: Perubahan uap air menjadi titik embun atau awan.
• Presipitasi: Pengembalian air ke permukaan bumi dalam bentuk hujan, salju, sleet, atau hujan es.
• Infiltrasi: Penyerapan air oleh tanah.
• Aliran air permukaan: Pergerakan air di atas permukaan tanah.
• Air bawah tanah: Air yang tersimpan di bawah permukaan tanah dalam akuifer.

Memahami siklus hidrologi penting untuk pengelolaan air yang berkelanjutan, seperti pada proyek tenaga listrik dari air waduk dan pengendalian abrasi pantai.

Komponen Hidrologi

Komponen	Deskripsi
Curah Hujan	Jumlah air yang jatuh ke permukaan bumi dalam bentuk hujan, salju, atau es dalam periode waktu tertentu.
Limpasan Permukaan	Air yang mengalir di atas permukaan tanah setelah hujan, biasanya menuju ke sungai atau danau.
Infiltrasi	Proses meresapnya air ke dalam tanah melalui pori-pori dan rekahan.
Air Tanah	Air yang tersimpan di bawah permukaan tanah dalam lapisan akuifer.
Debit Sungai	Volume air yang mengalir melalui penampang sungai per satuan waktu (m³/s).
Evapotranspirasi	Kombinasi proses evaporasi dari permukaan tanah/air dan transpirasi dari tanaman.

Faktor-faktor yang Mempengaruhi Hidrologi

• Iklim: Curah hujan, temperatur, dan evaporasi.
• Topografi: Ketinggian, kemiringan, dan bentuk permukaan tanah.
• Vegetasi: Jenis dan kepadatan tanaman.
• Geologi: Jenis batuan dan tanah.
• Aktivitas manusia: Pencemaran, pembangunan, dan penggunaan air.

Kualitas Air

• Parameter Fisik: Suhu, kekeruhan, warna, dan bau.
• Parameter Kimia: pH, salinitas, dan kandungan mineral.
• Parameter Biologi: Bakteri, virus, dan alga.
• Pencemaran Air: Dampak pencemaran terhadap kualitas air dan upaya penanggulangannya.

Cabang-cabang Hidrologi

• Hidrometeorologi: Mempelajari hubungan antara air dan atmosfer.
• Hidrologi air permukaan: Mempelajari aliran air di sungai, danau, dan laut.
• Hidrogeologi: Mempelajari air bawah tanah.
• Kualitas air: Mempelajari pencemaran air dan cara mengatasinya.

Teknik Survei

Mempelajari pengukuran dan pemetaan tanah. Ini termasuk topik seperti trigonometri, topografi, dan geodesi.

Teknik survei merupakan disiplin ilmu yang menggabungkan ilmu pengetahuan dan teknologi untuk menentukan lokasi dan bentuk objek di permukaan bumi. Teknik ini memiliki peran penting dalam berbagai bidang, seperti pembangunan infrastruktur, pemetaan, dan geologi.

Pengukuran dan Pemetaan Tanah

Trigonometri

Trigonometri adalah cabang matematika yang mempelajari hubungan antara sudut dan sisi segitiga. Dalam teknik survei, trigonometri digunakan untuk menghitung jarak, ketinggian, dan sudut antar titik di lapangan.

Topografi

Topografi adalah ilmu yang mempelajari bentuk permukaan bumi. Dalam teknik survei, topografi digunakan untuk membuat peta yang menunjukkan bentuk permukaan bumi, termasuk elevasi, kontur, dan fitur-fitur lainnya.

Geodesi

Geodesi adalah ilmu yang mempelajari bentuk dan ukuran bumi. Dalam teknik survei, geodesi digunakan untuk menentukan posisi dan elevasi titik-titik di permukaan bumi dengan presisi tinggi.

Daftar survei dan pekerjaan tanah (earth work) yang biasanya dilakukan dalam proyek konstruksi:

Survey Utama dalam Proyek Konstruksi

• Survey Awal (Preliminary Survey): Penelitian awal untuk memahami kondisi dan karakteristik lokasi.
• Peta Situasi (Site Map): Peta yang menunjukkan lokasi fisik dari proyek konstruksi.
• Kontur Eksisting (Existing Contour Map): Peta yang menunjukkan kontur atau topografi eksisting dari area proyek.
• Site Plan & Benchmark (BM): Rencana situs yang menunjukkan posisi relatif dari berbagai elemen proyek dan titik referensi (benchmark).
• Staking Out: Penempatan tanda atau penanda untuk menentukan lokasi titik-titik penting dalam konstruksi.

Pekerjaan Tanah — Engineering

• Soil Test Report: Laporan hasil uji tanah untuk memahami karakteristik geoteknis dari tanah di lokasi proyek, dilakukan oleh surveyor tanah profesional.
• Site Grading — Cut & Fill Analysis: Analisis yang dilakukan untuk menentukan volume tanah yang harus dipindahkan (cut) atau ditambahkan (fill) untuk mencapai kontur yang diinginkan.
• Pembentukan dan Pemadatan Tanah Dasar: Proses pembentukan dan pemadatan tanah dasar sesuai dengan spesifikasi teknis.

Pekerjaan Tanah — Quality Control

• Pengujian CBR (California Bearing Ratio): Pengujian untuk menentukan kekuatan relatif tanah terhadap pemadatan.
• Pengujian Kepadatan Lapangan (Sand Cone): Pengujian untuk mengukur kepadatan tanah pada lokasi secara langsung menggunakan metode sand cone.

Pekerjaan survei dan pekerjaan tanah sangat penting dalam memastikan kesuksesan proyek konstruksi dengan memastikan bahwa desain terintegrasi dengan kondisi lingkungan dan bahwa pekerjaan konstruksi dilakukan sesuai dengan standar yang ditetapkan.

Pertanyaan yang Sering Diajukan

Apa saja bidang utama dalam materi dasar teknik sipil?

Materi dasar teknik sipil mencakup 9 bidang utama: (1) Matematika dan Sains (Matematika Dasar, Fisika Dasar, Kimia Dasar), (2) Pengenalan Teknik Sipil, (3) Material dan Mekanika, (4) Struktur, (5) Aplikasi Teknik Sipil (hidrolika, transportasi, rekayasa lingkungan, geoteknik), (6) Manajemen dan Pendukung, (7) Peraturan dan Standar, (8) Hukum dan Etika Teknik, dan (9) Bidang Spesialisasi.

Apa itu Sistem Satuan Internasional (SI)?

Sistem Satuan Internasional (SI) terdiri dari 7 dimensi dasar: Panjang (meter), Massa (kilogram), Waktu (detik), Arus Listrik (Ampere), Suhu (Kelvin), Kuantitas Zat (mol), dan Intensitas Cahaya (candela). Sistem ini diatur oleh Biro Internasional untuk Ukuran dan Timbangan (BIPM) dengan prefiks dari Yotta (10²⁴) hingga Yocto (10⁻²⁴).

Apa itu Kaidah Tangan Kanan dalam Teknik Sipil?

Kaidah tangan kanan adalah cara mudah untuk mengingat arah sumbu dalam sistem koordinat tiga dimensi (Kartesius x, y, z). Jika ibu jari tangan kanan menunjuk ke arah sumbu x positif dan jari telunjuk ke arah sumbu y positif, maka jari tengah akan menunjuk ke arah sumbu z positif. Kaidah ini penting dalam analisis vektor dan struktur.

Apa saja sudut penting dalam mekanika tanah?

Lima sudut penting dalam mekanika tanah: (1) Sudut Geser Dalam (φ) menunjukkan kemampuan tanah menahan geser, (2) Sudut Geser Luar (φ') pada tanah yang mengalami dilatasi, (3) Sudut Dilatasi (α) kecenderungan tanah mengembang, (4) Sudut Kemiringan Alamiah (θ) lereng stabil tanpa longsor, dan (5) Sudut Repose (α) kemiringan maksimum material granular.

Apa pekerjaan tanah dalam teknik survei?

Pekerjaan tanah dalam teknik survei dibagi 2 kategori: (1) Engineering meliputi Soil Test Report, Site Grading dengan Cut & Fill Analysis, dan Pembentukan Pemadatan Tanah Dasar; (2) Quality Control meliputi pengujian CBR (California Bearing Ratio) dan Pengujian Kepadatan Lapangan menggunakan metode Sand Cone.

Lihat Juga

• Kaidah Tangan Kanan: Sistem Koordinat 3D dan Vektor
• Prinsip Perhitungan Momen Kopel dan Aplikasinya
• Ukuran Kertas Standar ISO 216 Seri A, B, C
• Pemindahan Tanah Mekanis: Alat Berat dan Efisiensi
• Alat Berat Konstruksi: Ekskavator, Backhoe, dan Hidrolika
• Surveyor Tanah: Profesi, Tugas, dan Sertifikasi
• Quality Assurance (QA): Pengertian, Komponen, Penerapan
• Risk Management: Pengertian, Proses, dan Penerapannya
• Manajemen Konstruksi: Pengertian, Aspek, dan Tahapannya
• Gambar Konstruksi Bangunan: Klasifikasi FC, SD, FD, ABD
• Tabel Berat Besi Beton SNI Lengkap: BJTP 24 & BJTU 40
• Tabel Berat Wiremesh SNI Terlengkap
• Rumus Perhitungan Hammer Test Beton Excel
• Curing Beton: Perawatan Beton setelah Pengecoran
• Panduan Pasangan Bata Dinding Bangunan
• Cetakan Batako Manual Tumbuk Sesuai SNI
• Cara Pasang Plafon Gypsum untuk Konstruksi Rumah
• Gambar Rangka Kayu Rumah Atap Limas Sederhana
• Pemasangan Rumah Prefabrikasi: Manajemen Konstruksi
• Abrasi Pantai: Penyebab, Dampak, dan Penanggulangan
• Tenaga Listrik dari Air Waduk: Prinsip PLTA
• Kick-Off Meeting Proyek Konstruksi
• Letter of Acceptance (LoA) Proyek
• Contoh Laporan Progress Pekerjaan Proyek Excel
• LPJK: Lembaga Pengembangan Jasa Konstruksi
• Perbedaan Pasir Urug dan Tanah Urug

Referensi

1. Badan Standardisasi Nasional. SNI 1729:2015 — Spesifikasi untuk Bangunan Gedung Baja Struktural. Jakarta: BSN.
2. Badan Standardisasi Nasional. SNI 1726:2019 — Tata Cara Perencanaan Ketahanan Gempa untuk Struktur Bangunan Gedung dan Non-Gedung. Jakarta: BSN.
3. Badan Standardisasi Nasional. SNI 2847:2019 — Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta: BSN.
4. Badan Standardisasi Nasional. SNI 7973:2013 — Spesifikasi Desain untuk Konstruksi Kayu. Jakarta: BSN.
5. Badan Standardisasi Nasional. SNI ISO 216:2007 — Kertas Tulis dan Cetak Tertentu — Format Tepasangkan — Seri A dan B. Jakarta: BSN.
6. Peraturan Beton Bertulang Indonesia (PBI) 1971 N.I.-2. Direktorat Penyelidikan Masalah Bangunan, Departemen Pekerjaan Umum dan Tenaga Listrik.
7. Undang-Undang Republik Indonesia Nomor 2 Tahun 2017 tentang Jasa Konstruksi. Jakarta: Sekretariat Negara.
8. Undang-Undang Republik Indonesia Nomor 28 Tahun 2002 tentang Bangunan Gedung. Jakarta: Sekretariat Negara.
9. Peraturan Pemerintah Republik Indonesia Nomor 16 Tahun 2021 tentang Peraturan Pelaksanaan Undang-Undang Bangunan Gedung. Jakarta: Sekretariat Negara.
10. Kementerian Pekerjaan Umum dan Perumahan Rakyat. Pedoman Materi Dasar Teknik Sipil dan Konstruksi. Jakarta: Kementerian PUPR.
11. Kementerian Pendidikan, Kebudayaan, Riset, dan Teknologi. Kurikulum Pendidikan Teknik Sipil Strata-1. Jakarta: Kemendikbudristek.
12. Badan Informasi Geospasial. Pedoman Survei dan Pemetaan Topografi untuk Konstruksi. Cibinong: BIG.
