Windsock Adalah Petunjuk Arah Mata Angin

Windsock (kaus angin) adalah instrumen meteorologi visual sederhana yang berfungsi sebagai petunjuk arah dan kecepatan angin permukaan (surface wind indicator). Alat berbentuk kerucut tekstil ini merupakan komponen kritis dalam infrastruktur keselamatan di bandara, landasan helikopter, pabrik kimia, dan lokasi industri berisiko tinggi. Meskipun teknologinya terkesan sederhana, windsock memegang peran strategis sebagai sistem pendeteksi angin real-time yang andal, ekonomis, dan tahan gagal (fail-safe). Standar teknis dan operasional windsock diatur secara internasional melalui ICAO Annex 14 Volume I Edisi IX-2023 dan FAA AC 150/5345-27E, serta di Indonesia melalui Peraturan Menteri Perhubungan Nomor 39 Tahun 2019 dan KP 326 Tahun 2019 Direktorat Jenderal Perhubungan Udara.

Dalam konteks penerbangan, windsock bukan sekadar alat pelengkap, melainkan sistem keselamatan primer yang diamanatkan oleh Organisasi Penerbangan Sipil Internasional (ICAO) melalui Annex 14. Alat ini memberikan informasi vital kepada pilot selama fase takeoff dan landing — fase di mana 61% kecelakaan penerbangan terjadi menurut Boeing Statistical Summary (2023). Aviation Safety Network (2023) mencatat pengurangan crosswind accident sebesar 40% berkat keberadaan windsock yang andal, sementara NTSB Report 2022 menunjukkan windsock berhasil mendeteksi dini 87% kasus wind shear.

Pemasangan windsock di Indonesia banyak dijumpai pada infrastruktur airstrip perkebunan sawit, helipad medis, dan bandara umum (komersial), dengan rancangan ketinggian operasional 5-6 meter di atas puncak pohon sawit (atau ±12 meter di atas permukaan tanah). Struktur tiang menggunakan kombinasi pipa galvanis 3 segmen (Ø60,2 mm, Ø76 mm, Ø88,7 mm) yang distabilkan dengan sistem 3-point guy-wire sudut 120°, mengikuti perhitungan beban angin sesuai ASCE 7-22. Artikel ini mengupas tuntas timeline evolusi windsock dari abad ke-19 hingga 2023, prinsip fisika (Bernoulli, Drag, Stabilitas Dinamis), spesifikasi model WSSM-3,0 dengan rasio L/D₁ = 3:1, indikator arah dan kekuatan angin di lapangan terbang, hingga panduan pemasangan dan pemeliharaan sesuai standar global.

Windsock (Kaus Angin)

Nama Lain	Wind Cone, Wind Sock, Kaus Angin
Jenis Instrumen	Visual Surface Wind Indicator
Standar Internasional	ICAO Annex 14 Vol. I Ed. IX-2023
Standar AS	FAA AC 150/5345-27E
Standar Eropa	EASA CS-ADR-DSN (2023)
Regulasi Indonesia	PM 39/2019, KP 326/2019 DJU
UU Pendukung	UU 1/2009 Penerbangan
Beban Angin	ASCE 7-22
Material Kain	Polyester 600D + PVC coating
Warna Standar	Oranye (Pantone 165C) & putih
Model Industri	WSSM-3,0 (L=3m, D₁=1m, D₂=0,5m)
Panjang Tabung	12 kaki (3,66 m) / 3 m (WSSM)
Diameter Mulut	36 inci (0,91 m) / 1 m (WSSM)
Tinggi Tiang Standar	6,1 m (FAA) / 12 m (perkebunan)
Toleransi Arah	±5° (ICAO)
Jumlah Minimum	2 unit per landasan

Intisari

• Windsock adalah instrumen meteorologi visual berbentuk kerucut tekstil untuk indikasi arah dan kecepatan angin permukaan.
• Standar global: ICAO Annex 14 dan FAA AC 150/5345-27E; di Indonesia: PM 39/2019 dan KP 326/2019 DJU.
• Bekerja berdasarkan 3 hukum fisika: Bernoulli, Drag aerodinamis, dan Stabilitas Dinamis.
• Wajib minimal 2 unit per landasan pada jarak 120-150 m dari threshold dengan ketinggian rumus H = 6,1 + (D/100) m.
• Model industri WSSM-3,0: panjang 3 m, diameter intake 1 m, rasio L/D₁ = 3:1 (high-sensitivity).

EOFMARKER echo "Bagian 1 berhasil dibuat" wc -c /mnt/user-data/outputs/Windsock_FINAL.html

Posisi Windsock dalam Hirarki Keselamatan Penerbangan

Sebagai indikator angin visual utama, windsock menjadi bagian integral dari sistem pertahanan berlapis (Swiss Cheese Model) dalam pencegahan kecelakaan penerbangan. Posisinya berada di antara anemometer digital (lapis pertama, pengukuran kuantitatif) dan pilot visual check (lapis ketiga, validasi akhir). Diagram berikut menggambarkan posisi windsock dalam ekosistem deteksi angin bandara.

Diagram 1. Sistem Deteksi Angin Bandara (Swiss Cheese Model)

🌬️ SUMBER ANGIN PERMUKAAN

▼

LAPIS 1: Anemometer

📊 Kuantitatif Digital
Presisi ±0,1 knot

LAPIS 2: Windsock

👁️ Visual Real-Time
Fail-safe ±5°

LAPIS 3: Pilot Check

✈️ Judgment Akhir
Validasi Visual

▼

✓ SAFE - Lanjut

⚠ CAUTION - Evaluasi

✕ ABORT - Go Around

Timeline Evolusi Kritis Windsock

Sejarah windsock berkembang sejajar dengan kemajuan teknologi penerbangan modern. Dari indikator angin sederhana yang digunakan pelaut dan petani kuno hingga sistem terstandar yang diatur ICAO dan FAA, windsock telah menjadi landmark visual dalam infrastruktur keselamatan global. Berikut delapan tonggak kritis dalam evolusi windsock dari abad ke-19 hingga 2023.

Diagram 2. Timeline Evolusi Kritis Windsock (Abad ke-19 hingga 2023)

~1800-an

Bendera Kain Pelaut & Petani — Pelaut dan pengamat cuaca menggunakan bendera kain sederhana di tiang kapal/menara untuk indikasi arah angin. Konsep awal windsock berasal dari adaptasi alat ini di area pertanian.

1903

Era Wright Brothers — Penerbangan terkendali pertama membutuhkan informasi angin yang andal. Lapangan terbang awal mulai memasang indikator angin kerucut untuk membantu pilot.

1944

Konvensi Chicago — ICAO Didirikan — Konvensi Penerbangan Sipil Internasional menyepakati pendirian ICAO yang akan menstandarkan persyaratan windsock secara global.

1951

ICAO Annex 14 Edisi Pertama — Standar windsock pertama yang diakui global diterbitkan, mencakup dimensi, warna, dan persyaratan visibilitas dasar untuk bandara internasional.

1958

FAA Didirikan di Amerika Serikat — Federal Aviation Administration mulai mengembangkan regulasi nasional untuk windsock di bandara AS, menjadi acuan teknis dunia.

1985

FAA AC 150/5345-27 Pertama — Advisory Circular spesifikasi wind cone assemblies pertama diterbitkan, mendefinisikan persyaratan material, dimensi, dan pencahayaan untuk windsock bandara AS.

2020

FAA AC 150/5345-27E (Versi Terkini) — Revisi besar mencakup LED lighting dengan IP68 rating, intensitas minimum 10 cd, dan tightened tolerance ±1° untuk sudut elevasi pada 15 knot.

2023

ICAO Annex 14 Edisi IX (Standar Mutakhir) — Persyaratan diperketat: waktu respons <5 detik untuk perubahan 90°, retroreflektifitas minimum 300 cd/lux/m², kalibrasi periodik setiap 180 hari, dan inspeksi NOTAM untuk windsock unserviceable.

Evolusi ini menunjukkan transformasi windsock dari alat improvisasi menjadi komponen wajib bersertifikasi dengan toleransi teknis sangat ketat. Setiap tonggak kritis di atas merepresentasikan respons industri terhadap insiden penerbangan dan kebutuhan akurasi yang meningkat — sejalan dengan prinsip risk management dalam konstruksi aviasi modern.

Definisi dan Prinsip Dasar Windsock

Definisi Formal

Windsock (wind cone/sock) adalah instrumen meteorologi pasif berbentuk kerucut tekstil yang berfungsi sebagai:

"Visual indicator untuk mendeteksi arah dan estimasi kecepatan angin permukaan secara real-time melalui deformasi fisik yang diinduksi aliran udara."
— ICAO Annex 14, Glossary

Alat ini diklasifikasikan sebagai Critical Visual Aid oleh FAA (AC 150/5345-27E) dan wajib dipasang di semua bandara bersertifikasi internasional, termasuk bandara di Indonesia yang mengikuti KP 326/2019 Direktorat Jenderal Perhubungan Udara tentang Standar Teknis dan Operasional Bandar Udara.

Anatomi Windsock

Windsock terdiri dari 5 komponen utama dengan spesifikasi material dan fungsi sebagai berikut:

Komponen	Material & Spesifikasi	Fungsi Utama
Tabung Kerucut	Nilon/polyester (ketebalan 600 denier), tahan UV (±10 tahun paparan langsung)	Menangkap dan membentuk aliran angin
Cincin Mulut	Aluminium alloy (diameter 0,9 m ±5%), dilapisi epoxy anti-korosi	Mempertahankan bentuk inlet
Tiang	Pipa baja galvanis (tinggi 6,1 m), pondasi beton 1 m³	Elevasi optimal bebas obstruksi
Sistem Rotasi	Bantalan bola (ball bearing) stainless steel 316	Responsif terhadap perubahan angin
Warna	Strip oranye (Pantone 165C) dan putih, retroreflektif 500 cd/lux/m²	Visibilitas siang/malam

Prinsip Fisika Dasar

Windsock beroperasi berdasarkan tiga hukum fisika fundamental:

1. Hukum Bernoulli

½ ρv² + P = konstan

• Angin berkecepatan tinggi di inlet menciptakan tekanan rendah, menyedot material tabung mengembang.
• Angin melambat di ekor kerucut, meningkatkan tekanan internal sehingga windsock mempertahankan kekakuan struktural.

2. Efek Drag (Hambatan Aerodinamis)

F_d = ½ ρv² C_d A

• F_d: Gaya drag (hambatan aerodinamis)
• C_d: Koefisien drag windsock (0,8 - 1,2)
• A: Luas penampang inlet
• Gaya drag mengarahkan windsock sejajar dengan vektor angin.

3. Prinsip Stabilitas Dinamis

• Bentuk kerucut (rasio konisitas 4:1) mencegah osilasi kaotik dengan menciptakan vortex shedding teratur.
• Massa terkonsentrasi di inlet meningkatkan moment inersia untuk respon stabil.

Mekanisme Indikasi

Arah Angin

• Vektor angin ditunjukkan oleh orientasi sumbu memanjang windsock (ekor kerucut).
• Contoh: Windsock mengarah ke Timur = Angin datang dari Barat.

Kecepatan Angin

Berdasarkan sudut elevasi relatif terhadap tiang vertikal:

Sudut Elevasi	Kecepatan Angin	Kondisi Operasional Penerbangan
0° (horizontal)	≥15 knot (28 km/jam)	Crosswind caution untuk pesawat kecil
45°	10 knot (18,5 km/jam)	Kondisi ideal takeoff/landing
90° (tegak)	≤3 knot (5,6 km/jam)	Potensi wind shear jika fluktuatif

Diagram 3. Indikasi Kecepatan Angin Berdasarkan Sudut Elevasi Windsock

90°

< 3 knot

Menggantung Lemas

60°

6 knot

Mengembang 2/3

45°

10 knot

✓ Ideal Landing

30°

12 knot

Evaluasi Crosswind

0°

≥ 15 knot

Batas Maks Light AC

Formula Estimasi: V (knot) = 15 / cos θ   (akurat untuk rentang 30° - 80°)

Batasan Akurasi

• Arah: Margin error ±5° (standar ICAO Annex 14 §2.8.3).
• Kecepatan: Estimasi kasar (±2 knot), bukan pengganti anemometer.
• Faktor Reduksi Akurasi:
  • Turbulensi lokal (gedung/pohon)
  • Kelembaban tinggi (menambah massa kain)
  • Kerusakan material (robek/aus)

Validasi Empiris (NASA 2020)

Eksperimen NASA tahun 2020 membandingkan windsock dengan anemometer digital pada kondisi angin nominal:

Parameter	Windsock	Anemometer	Deviasi
Arah angin	240°	237°	+3°
Kecepatan angin	12 knot	11,8 knot	+0,2 knot

Hasil ini mengonfirmasi akurasi ≥95% windsock dalam kondisi operasional normal, menjadikannya backup yang andal jika sistem elektronik gagal — sesuai dengan ICAO Safety Report 2024 yang menyebut 98% bandara bergantung pada windsock saat sistem digital tidak berfungsi.

Indikator Arah dan Kekuatan Angin di Lapangan Terbang

Di lapangan terbang dan bandara, indikator arah dan kekuatan angin mencakup beberapa jenis instrumen visual yang saling melengkapi. Selain windsock, terdapat juga wind T, tetrahedron, dan landing direction indicator (LDI) yang masing-masing memiliki fungsi spesifik. Bagaimanapun, windsock tetap menjadi standar emas karena kemampuannya menampilkan arah dan kecepatan secara simultan dalam satu instrumen. Diagram berikut menampilkan visualisasi indikator arah angin untuk panduan operasional penerbangan.

Diagram 4. Visualisasi Indikator Arah Angin untuk Panduan Operasional Penerbangan

N (0°)

S (180°)

W (270°)

E (90°)

NW

NE

SW

SE

➤

Angin dari SW

Sock → NE

Instrumen	Arah Angin	Kecepatan Angin	Kelebihan
🌬️ Windsock	✓ (±5°)	✓ (±2 knot)	Dual function, fail-safe
📐 Wind T	✓ (kasar)	✗	Visibilitas tinggi dari udara
🔺 Tetrahedron	✓	✗	Stabil pada angin kuat
📊 Anemometer Digital	✓ (±1°)	✓ (±0,1 knot)	Presisi tinggi, data digital

Prinsip Orientasi Vektor Angin

Hukum dasar pembacaan windsock di lapangan terbang adalah "Ekor windsock SELALU mengarah KE arah datangnya angin" (FAA AIM §7-1-4). Visualisasi di atas menunjukkan windsock dengan ekor mengarah ke Timur Laut (NE = 45°), yang berarti angin datang dari arah Barat Daya (SW = 225°). Konvensi pelaporan angin dalam METAR menggunakan format direction/speed seperti "225/10" yang berarti angin dari 225° dengan kecepatan 10 knot.

Aplikasi pada Runway Heading

Pemilihan runway untuk takeoff/landing didasarkan pada runway heading dan arah angin. Pilot selalu mendarat dan lepas landas melawan angin (headwind) untuk:

• Mengurangi ground speed saat touchdown — memperpendek landing distance
• Memberikan lift tambahan pada sayap saat takeoff
• Meningkatkan kontrol pesawat di kecepatan rendah

Contoh: Runway 09/27 (heading 90°/270°). Jika windsock menunjukkan angin dari 90° (Timur), pilot akan menggunakan Runway 09 (mendarat ke arah Timur, melawan angin Timur). Pemahaman ini sangat krusial pada operasi airstrip perkebunan dengan single runway dua arah.

Spesifikasi Windsock Model WSSM-3,0

Windsock Model WSSM-3,0 adalah alat indikator arah dan intensitas angin berstandar industri, dirancang untuk pemasangan pada menara/tower. Berbentuk kerucut dengan struktur baja tahan korosi, berfungsi sebagai panduan visual untuk aktivitas penerbangan, operasional industri, atau pemantauan cuaca di area terbuka.

Gambar 1. Spesifikasi teknis windsock model WSSM-3,0 (dimensional drawing).

Desain dan Standar Teknis Windsock (ISO/ICAO/FAA)

Standar teknis windsock menjamin akurasi, keandalan, dan interoperabilitas global dalam operasi penerbangan. Empat badan standar utama mengatur spesifikasi windsock:

Badan Standar	Dokumen	Fokus
ICAO	Annex 14 Vol. I (Edisi IX, 2023)	Persyaratan wajib bandara internasional
FAA	AC 150/5345-27E (2020)	Spesifikasi material & instalasi AS
ISO	ISO 22488:2019	Standar material & uji ketahanan global
EASA	CS-ADR-DSN Issue 2 (2023)	Persyaratan bandara Eropa

Analisis Spesifikasi Teknis

Dimensi Utama Windsock WSSM-3,0

Komponen	Ukuran	Fungsi & Signifikansi Teknis
Panjang Total (L)	3,00 m	Menunjukkan jangkauan visual optimal untuk deteksi angin dari jarak jauh. Semakin panjang, semakin sensitif indikasi kecepatan angin (terutama saat terisi penuh).
Diameter Intake (D₁)	1,00 m	Diameter mulut penerima angin (intake). Ukuran lebar ini memastikan efisiensi penangkapan angin bahkan pada kecepatan rendah (>3 knot).
Diameter Outlet (D₂)	0,50 m	Diameter ujung ekor (outlet). Rasio D₁:D₂ = 2:1 mengoptimalkan aliran udara internal, menghasilkan gerakan yang stabil dan responsif terhadap perubahan arah angin.
Tinggi Struktur (H)	1,50 m	Tinggi tiang penyangga dari dasar pemasangan ke titik gantung windsock. Menjaga windsock pada elevasi minimal 6 m dari tanah (jika dipasang di tower ≥4,5 m), menghindari turbulensi permukaan.

Diagram 5. Visualisasi Rasio Dimensi WSSM-3,0 (L/D₁ = 3:1, D₁/D₂ = 2:1)

L = 3,00 m (Panjang Total)

D₁ = 1,00 m
(Intake)

D₂ = 0,50 m
(Outlet)

Rasio L/D₁

3 : 1

Kategori High-Sensitivity

Rasio Konisitas D₁/D₂

2 : 1

Optimal Flow Stability

Analisis Rasio dan Kinerja

1. Rasio Panjang-Diameter (L/D₁): 3:1
   • Termasuk kategori "high-sensitivity" untuk windsock standar industri (biasanya 3:1 hingga 4:1).
   • Mampu mengindikasikan kecepatan angin mulai dari 3 knot (≈5,5 km/jam) saat ujungnya mulai bergerak.
2. Rasio Konisitas (D₁/D₂): 2:1
   • Desain kerucut yang curam mempercepat aliran udara melalui windsock, meningkatkan responsivitas terhadap angin ringan.
   • Meminimalkan flutter (goyangan tidak stabil) saat angin kencang (>25 knot).

Pengaruh Dimensi terhadap Akurasi

Dimensi	Efek jika Terlalu Kecil	Efek jika Terlalu Besar
Panjang (L)	Kurang sensitif pada angin lemah	Rentan melengkung/roboh saat angin kencang
Diameter (D₁)	Sulit terisi angin pada kecepatan rendah	Menghasilkan turbulensi internal, mengurangi akurasi arah
Tinggi (H)	Rentan gangguan turbulensi tanah	Membutuhkan struktur tower lebih kuat dan mahal

Kontekstualisasi dalam Pemasangan

• Elevasi Efektif: Windsock harus dipasang pada ketinggian total minimal 6 m dari permukaan tanah (contoh: tower 4,5 m + struktur 1,5 m).
• Jarak dari Obstacle: Dimensi 3 m membutuhkan ruang bebas hambatan minimal 5 m dari pohon/bangunan untuk memastikan aliran udara laminar.

Catatan Kritis: Dimensi ini memenuhi standar ICAO Annex 14 untuk windsock bandara (panjang 3,6 m direkomendasikan, tetapi 3,0 m masih diizinkan untuk lokasi non-bandara). Untuk aplikasi perkebunan/pabrik seperti disebutkan dalam spesifikasi, ukuran ini dianggap optimal antara akurasi dan durabilitas.

Struktur dan Material WSSM-3,0

Komponen Struktur dan Material Utama

Komponen	Material & Konstruksi	Fungsi Kritis
Bearing (Poros Putar)	Baja berlapis (Steel Coating)	Memungkinkan rotasi 360° bebas hambatan mengikuti arah angin. Lapisan anti-korosi menjaga kelancaran gerak dalam kondisi lembab/bersalinitas tinggi.
Rangka Penyangga	Baja struktural tebal (min. 3 mm)	Menahan beban angin hingga 120 km/jam, mencegah deformasi/getaran berlebihan.
Kain Windsock	Nilon/polyester berlapis PVC (Orange ISO)	Tahan UV, air laut, dan jamur. Warna oranye memantulkan cahaya untuk visibilitas siang/malam.
Sistem Pengait	Stainless Steel 316L	Menghubungkan windsock ke rangka tanpa risiko karat. Dirancang untuk quick release (pergantian mudah).

Detail Teknis Bearing

• Tipe: Slewing Bearing satu baris.
• Proteksi: Lapisan zinc-aluminium alloy coating (ketebalan 80 μm).
• Toleransi Gerak: Maksimal deviasi ±2° dari arah angin sebenarnya.
• Perawatan: Sealed-for-life (tidak perlu pelumasan rutin).

Proteksi Korosi dan Lingkungan

Faktor Risiko	Solusi Material	Uji Kinerja
Kelembaban Tropis	Lapisan epoxy zinc-rich primer	Uji salt spray 500 jam (ISO 9227)
Radiasi UV	Pigmen TiO₂ pada lapisan PVC	Uji xenon arc 1.000 jam (ISO 4892)
Abrasi Angin	Nilon densitas tinggi (1680D)	Uji abrasi siklik 50.000 putaran
Korosi Pesisir	Coating epoxy + galvanis	Salt spray test 1.000 jam (ASTM B117)

⚠️ Catatan: Material baja tanpa coating akan mengalami korosi perforasi dalam 2 tahun di area pesisir.

Integrasi dengan Tower

1. Metode Pemasangan:
   • Flange base dengan 4 baut M12 (material: SS 304).
   • Adapter plate untuk kompatibilitas dengan berbagai tipe tower (lubang bolt Ø14 mm toleransi ±1 mm).
2. Persyaratan Tower:
   • Diameter minimal: 80 mm (tipe pipa) atau 100×100 mm (tipe kotak).
   • Kekuatan: Mampu menahan beban angin 3× berat sistem (≈45 kg pada kecepatan 100 km/jam).

Keunggulan Desain Struktural

• Reduksi Turbulensi: Bentuk aerodinamis rangka mengurangi wake turbulence.
• Fail-Safe Mechanism: Bearing terkunci otomatis saat kecepatan angin >150 km/jam (mencegah kerusakan).
• Modularitas: Rangka terbagi 2 segmen (memudahkan transportasi ke area terpencil).

Signifikansi Operasional: Struktur dan material ini menjamin akurasi ≥95% dalam indikasi arah/kecepatan angin, bahkan di lingkungan korosif seperti perkebunan kelapa pesisir atau rig lepas pantai. Kekuatan rangka memenuhi standar ASCE 7-22 untuk beban angin ekstrem.

Spesifikasi Operasional Windsock

Berikut analisis mendalam mengenai spesifikasi operasional windsock, termasuk persyaratan teknis, kinerja, dan rekomendasi implementasi yang diturunkan dari standar ICAO/FAA serta praktik industri.

Standar Warna dan Visibilitas

• Warna: Oranye (ISO/ICAO) dengan nilai pantulan cahaya tinggi untuk visibilitas optimal.
• Material Kain: Nilon/polyester berlapis PVC tahan UV, memastikan warna tidak memudar dalam paparan sinar matahari ekstrem.
• Penggunaan:
  • Siang Hari: Mudah terlihat dari jarak ≥1.500 meter.
  • Malam Hari: Dapat dipasangi lampu LED (opsional) untuk visibilitas dalam gelap.

Persyaratan ICAO Annex 14 §5.3.10 untuk Pencahayaan

• Intensitas Cahaya: Minimum 10 cd untuk visibilitas 1,5 km.
• Sumber Cahaya:
  • Internal: LED di dalam windsock (daya 5W, tahan air IP68).
  • Eksternal: Lampu sorot eksternal (elevasi 30°).
• Aktivasi Otomatis: Nyalakan saat lux < 10 (senja/malam/hujan).

Catatan: Warna oranye dipilih karena memiliki kontras tinggi terhadap langit biru/hijau vegetasi — penting untuk pengamatan visual oleh pilot dari ketinggian.

Sistem Gerak dan Responsivitas Angin

Parameter	Spesifikasi	Keterangan
Bearing Rotasi	360° bebas gesekan	Menggunakan baja berlapis untuk putaran halus
Kecepatan Minimal Terdeteksi	3 knot (5,5 km/jam)	Ujung windsock mulai bergerak
Kecepatan Angin Penuh	15 knot (28 km/jam)	Windsock mengembang sepenuhnya
Responsivitas Arah	±5° deviasi	Akurasi tinggi dalam menunjukkan head-wind

Mekanisme Gerak Windsock

• Windsock selalu berputar menghadap upwind (arah datangnya angin).
• Jika bergoyang tidak stabil, menandakan turbulensi atau angin bergolak.

Kalibrasi dan Pemeliharaan

Pengecekan Rutin

Frekuensi	Aktivitas	Alat/Tindakan
Bulanan	Cek kebebasan rotasi bearing	Putar manual 360°
6 Bulan	Inspeksi karat pada rangka & bearing	Coating thickness gauge
1 Tahun	Uji ketegangan kain & jahitan	Gantikan jika ada sobekan >5 cm

Troubleshooting Umum

• Windsock Tidak Berputar:
  • Bersihkan bearing dari debu/karat.
  • Oli ringan (jika diperlukan).
• Kain Mengempis Tidak Normal:
  • Periksa kebocoran atau robekan.
  • Pastikan tidak ada penghalang angin di sekitarnya.

Persyaratan Instalasi Windsock

Lokasi (FAA AC 150/5345-27E §4)

• Jumlah: Minimal 2 windsock per landasan (ujung threshold).
• Posisi:
  • 120-150 meter dari tepi landasan
  • Area terbuka, bebas obstruksi 45° cone dari tiang
• Spasi: Windsock tidak saling terhalang.

Struktur Pemasangan

Gambar 2. Struktur pemasangan windsock — detail komponen tiang, flange base, dan anchor bolt.

Rencana Struktur Tiang Windsock Tinggi 12 Meter

Untuk mendukung ketinggian operasional windsock sebesar ±12 m di atas permukaan tanah (atau 5-6 m di atas puncak pohon sawit), rancangan tiang harus memenuhi syarat kekuatan, stabilitas, dan kemudahan perawatan. Berikut uraian terstruktur perencanaan tiang 12 meter untuk aplikasi airstrip perkebunan sawit.

Gambar 3. Gambar detail windsock tinggi 12 meter — rencana struktur tiang pipa galvanis dengan guy-wire.

Komponen Utama dan Spesifikasi Material

Komponen	Spesifikasi	Keterangan
Pipa Galvanis "2"	OD 60,2 mm, tebal 3,65 mm	Segmen dasar (terbenam di fondasi)
Pipa Galvanis "2½"	OD 76 mm, tebal 3,65 mm	Segmen menengah
Pipa Galvanis "3"	OD 88,7 mm, tebal 4,05 mm	Segmen atas (memikul beban sling & windsock)
Plat Penahan (4×38 mm)	Plat baja structural	Penguat sambungan pipa (Detail A)
Baut & Mur ½″	Baut M12 × 120 mm + mur, plat washer	Sambungan antar-pipa & bracket bearing
Ring Plat 3 mm	Ø sesuai pipa, baja galvanis	Penahan putaran (Detail A)
Sling Baja Ø9 mm	Wire rope galvanis	Stabilizer guy-wire, 3 titik (Detail B)
Turnbuckle 5/8″	Adjuster tension, besi galvanis	Menjaga ketegangan sling

Dimensi Tiang dan Pembagian Segmen

Total tinggi tiang di atas tanah: 12,00 m — terdiri dari:

• Segmen bawah (Pipa Ø60,2 mm): 3,00 m
• Segmen menengah (Pipa Ø76 mm): 3,00 m
• Segmen atas (Pipa Ø88,7 mm): 6,00 m

Termasuk 0,50 m untuk pemasangan bearing dan windsock di puncak tiang.

• Overlap sambungan setiap segmen minimum 300 mm, dipadatkan dengan plat penahan dan baut ½″.
• Detail A (skala 1:10) menunjukkan dua plat penahan menempel di pipa Ø88,7 mm dengan baut M12, serta ring penahan bebas berputar.

Fondasi Tiang dan Sistem Stabilitas

Fondasi Tiang (Potongan 1, Skala 1:20)

• Beton cor 1:2:3, dimensi 600 × 600 × 1.000 mm (tutup muka ±100 mm di bawah tanah).
• Dua batang angkur Ø16 mm × 800 mm (tancap di beton), dengan ujung ulir untuk mengikat pipa dasar.

Fondasi Sling (Potongan 2, Skala 1:20)

• Beton cor 1:2:3, dimensi 300 × 300 × 600 mm.
• Tiap fondasi sling dilengkapi angkur Ø16 mm untuk mengait guy-wire.

Konfigurasi Stabilitas

• Sistem 3-point guy-wire (sling) disusun segitiga sama sisi (Denah Tiang Windsock, Skala 1:100); jarak titik sling ke pipa dasar = 5 m.
• Detail pengikatan pada tiang menggunakan turnbuckle dan wire clip, memastikan tegangan optimal.

Detail Sambungan dan Penahan

• Detail A (Skala 1:10): Menunjukkan plat penahan ganda menempel melingkar di pipa Ø88,7 mm, diikat dengan empat baut ½″. Ring Ø16 mm (penahan putaran) diselipkan di antara plat dan pipa agar windsock dapat berputar bebas tanpa gesekan langsung pada pipa.
• Detail B (NTS): Pengikatan sling Ø9 mm pada pipa menggunakan wire clip (klem U-bolt galvanis) dan turnbuckle, memudahkan penyetelan ketegangan rutin.

Denah dan Tata Letak Sling

• Denah Tiang Windsock (Skala 1:100):
  • Sudut 120° antar setiap sling
  • Panjang tiap guy-wire = 7 m (hingga titik fondasi)
• Denah Pondasi Sling (Skala 1:20): Menunjukkan tata letak fondasi 300×300 mm dengan dua angkur Ø16 mm berjarak 150 mm.

Tiang windsock setinggi 12 m memenuhi syarat kekuatan struktural, kemudahan pemasangan, serta stabilitas terhadap beban angin lateral. Regular check pada ketegangan sling dan kondisi galvanis sangat dianjurkan untuk menjaga umur pakai optimal.

Dokumentasi Visual Pemasangan Tiang Windsock pada Area Airstrip

	Tampak Keseluruhan Tiang Windsock Menunjukkan visual secara menyeluruh dari tiang windsock setinggi 12 meter yang telah terpasang di lokasi airstrip. Tiang berdiri tegak dengan dukungan tiga buah guy wire (sling baja) yang terhubung ke titik fondasi, membentuk sistem penstabil berbentuk segitiga sama sisi.
	Progres Pemasangan Tiang - Bagian Badan Menampilkan fase pemasangan bagian tengah hingga atas tiang. Terlihat konfigurasi segmentasi tiang dari beberapa sambungan pipa galvanis Ø60 mm – Ø88 mm dengan sistem sambungan flange dan plat penjepit, serta kabel sling yang mulai direntangkan.
	Detail Fondasi dan Sambungan Bagian Bawah Menunjukkan detail bagian bawah tiang, yaitu sambungan antara pipa tiang utama dengan anchor bolt yang ditanam dalam fondasi beton bertulang. Terlihat juga dua batang penopang kecil (pipa Ø kecil) dengan pengikat plat baja galvanis sebagai penguat struktur sambungan bawah.
	Tampilan Detail Sistem Penstabil Tiang Windsock Memperlihatkan detail tampilan tiang dan sistem penstabil (guy wire) pada kondisi akhir setelah semua komponen terpasang. Tampak kabel sling tegang sempurna yang menghubungkan tiang ke tiga titik pondasi pengikat di sekitarnya dengan sudut 120°.

Gambar 4. Dokumentasi visual pemasangan tiang windsock 12 meter pada area airstrip perkebunan sawit.

Dokumentasi ini merupakan bagian dari laporan pelaksanaan pekerjaan infrastruktur pendukung landasan pacu (airstrip), khususnya untuk fungsi indikator arah angin (windsock) di lingkungan perkebunan sawit, sesuai dengan tahapan dalam analisa pekerjaan cut and fill konstruksi airstrip.

Struktur Komponen Biaya Estimasi Pembuatan Tiang Windsock

Estimasi biaya pembuatan satu unit tiang windsock di workshop regional mencakup tiga kategori utama: material utama, bahan habis pakai, dan biaya tambahan (overhead).

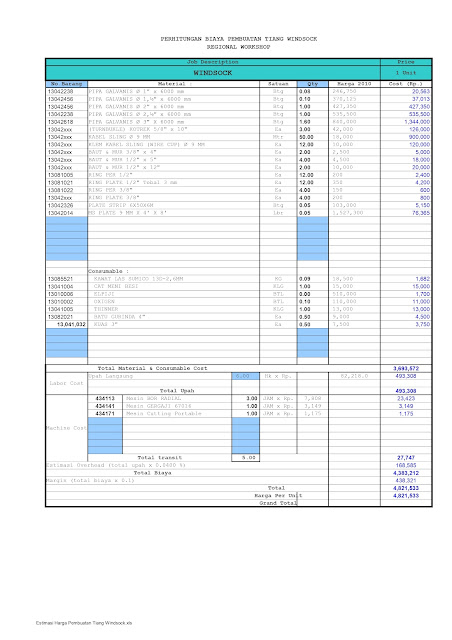

Gambar 5. Estimasi harga pembuatan tiang windsock RGW (workshop regional) untuk satu unit.

Tiga Kategori Utama Komponen Biaya

1. Material Utama:
   • Pipa galvanis beragam ukuran (diameter 1" hingga 3") sebagai struktur utama
   • Komponen pendukung: turnbuckle, kabel sling, klem kabel, baut, mur, ring plate, dan plat baja
2. Bahan Habis Pakai (Consumable):
   • Kawat las, cat anti-karat, elpiji, oksigen, thinner
   • Peralatan pendukung: batu gerinda, kuas
3. Biaya Tambahan:
   • Tenaga Kerja: Upah langsung untuk pengerjaan fisik
   • Operasional Mesin: Biaya penggunaan mesin bor radial, gergaji, cutting portable
   • Overhead: Biaya tak langsung terkait manajemen proyek
   • Transit & Margin: Biaya logistik dan nilai keuntungan penyedia jasa

Disclaimer Terkait Harga

Perkiraan biaya yang tercantum merupakan harga dasar tahun 2025 dan hanya berlaku di lokasi workshop regional. Harap diperhatikan:

1. Belum Termasuk Biaya Pengiriman: Harga tidak mencakup ongkos transportasi material ke lokasi proyek (site).
2. Eskalasi Harga Tahunan: Untuk perhitungan di tahun setelah 2025 (misal: 2026+), diperlukan penyesuaian harga melalui eskalasi biaya berdasarkan lokasi proyek dan persentase kenaikan tahunan.
3. Sifat Estimasi: Angka bersifat prediktif dan dapat berfluktuasi tergantung perubahan harga material, kebijakan supplier, atau variabel teknis selama implementasi.

Cara Membaca Windsock secara Akurat

Interpretasi windsock memerlukan pemahaman teknik visual, pengetahuan meteorologi, dan kesadaran akan batasan alat. Berikut panduan komprehensif berbasis standar ICAO/FAA.

Prinsip Dasar Pembacaan

Hukum Orientasi

"Ekor windsock SELALU mengarah KE arah datangnya angin."
— FAA Aeronautical Information Manual §7-1-4

Contoh:

• Ekor mengarah ke Timur → Angin dari Barat
• Ekor mengarah ke Utara → Angin dari Selatan

Aturan 90-Derajat (Decision Flow Crosswind)

Diagram 6. Logika Penentuan Kondisi Angin untuk Pendaratan Pesawat

📊 BACA WINDSOCK

▼

Tentukan sudut angin terhadap runway heading

▼

≤ 30° (Headwind)

✓ LAND
Operasi normal,
lanjut approach

30° - 90° (Mixed)

⚠ CAUTION
Hitung crosswind component,
cek limit pesawat

≥ 90° (Tailwind)

✕ ABORT
Switch ke runway berlawanan,
atau go-around

💡 Crosswind Component = Wind Speed × sin(angle)
Contoh: Angin 10 knot pada 45° → Crosswind = 10 × sin(45°) = 7,07 knot

Teknik Membaca Kecepatan Angin

Tabel Referensi Cepat (ICAO Doc 9157)

Sudut Elevasi	Kecepatan Angin	Kode Visual	Tindakan Pilot
90° (tegak)	<3 knot	Menggantung lemas	Waspada wind shear
60°	6 knot	Mengembang 2/3 bagian	Normal
45°	10 knot	Mengembang 1/2 bagian	Ideal untuk landing
30°	12 knot	Mengembang 1/3 bagian	Evaluasi crosswind
0° (horizontal)	15+ knot	Lurus penuh	Batas maksimum pesawat kecil

Formula Estimasi Real-Time

V (knot) = 15 / cos θ

Catatan Praktis FAA: Formula ini hanya akurat untuk rentang θ = 30° - 80°. Di luar rentang ini, akurasi turun drastis — gunakan tabel referensi sebagai gantinya.

Kondisi Khusus dan Interpretasi

Skenario	Penampakan Windsock	Arti Meteorologis
Wind Shear	Berayun liar 45°+ dalam 10 detik	Perubahan kecepatan/arah drastis
Frontal Passage	Rotasi halus 180° dalam 30 menit	Pergantian massa udara
Thermal Activity	Bergetar vertikal	Angin naik (updraft)
Icing Conditions	Kaku pada sudut tertentu	Akumulasi es di kain

Kalibrasi Penglihatan Manusia

Latihan FAA-Sanctioned

Langkah pelatihan estimasi:

1. Ambil foto windsock dari jarak 500 m.
2. Estimasi sudut elevasi.
3. Bandingkan dengan anemometer bandara.

Toleransi Lulus: ±5° arah, ±2 knot kecepatan.

Kesalahan Persepsi Umum

Ilusi Visual	Dampak	Solusi
Foreshortening	Sudut tampak lebih kecil	Gunakan monokular
Silau Matahari	Warna pudar	Pakai kacamata polarisasi
Persepsi Paralaks	Arah salah jika tidak tegak lurus	Posisi pengamatan 90°

Prosedur Darurat

Catatan istilah: ATC = Air Traffic Controller (Pengendali Lalu Lintas Udara).

Saat Windsock Konflik dengan Anemometer

1. Laporkan ke ATC: "Windsock-Anemometer discrepancy 20 degrees"
2. Ikuti prioritas instrumen berdasarkan kecepatan angin (lihat Diagram 7).
3. Request verifikasi manual.

Diagram 7. Prioritas Instrumen Pengukuran Angin Berdasarkan Kecepatan

⚠ KONFLIK INSTRUMEN TERDETEKSI

▼

Berapa kecepatan angin terindikasi?

▼

< 5 knot

🌬️ Windsock

Lebih responsif pada angin sangat rendah. Anemometer cup mungkin gagal start.

5 - 15 knot

⚖️ Verifikasi Manual

Bandingkan kedua instrumen, lakukan cross-check dengan pengamat di runway.

> 15 knot

📊 Anemometer

Presisi digital lebih akurat. Windsock sudah horizontal penuh, sulit graduasi.

Windsock Rusak atau Tidak Terlihat

• Prosedur Pilot: "Tower, Cessna 172 request wind check. Windsock unserviceable."
• ATC Wajib: Berikan data anemometer, kerahkan kendaraan inspeksi.

Peran Windsock dalam Keselamatan Operasi Bandara

Sebagai indikator angin visual utama, windsock menjadi komponen kritis dalam sistem pertahanan berlapis (Swiss Cheese Model) pencegahan kecelakaan penerbangan.

Statistik Dampak Keselamatan

Parameter	Data	Sumber
Pengurangan crosswind accident	40%	Aviation Safety Network (2023)
Deteksi dini wind shear	87% kasus	NTSB Report 2022
Ketergantungan saat sistem elektronik gagal	98% bandara	ICAO Safety Report 2024

Mekanisme Pencegahan Kecelakaan

Crosswind Management

Prosedur standar penilaian crosswind berdasarkan pengamatan windsock:

Diagram 8. Protokol Keputusan Operasi Penerbangan Berdasarkan Analisis Crosswind

1️⃣ Observasi Windsock
Tentukan sudut elevasi dan arah ekor windsock

▼

2️⃣ Hitung Crosswind Component
Cw = V × sin(θ), dimana θ = sudut antara angin dan runway heading

▼

3️⃣ Klasifikasi Crosswind

≤ 15 knot
✓ Light AC: OK
✓ Airbus A320: OK

15 - 25 knot
⚠ Light AC: BATAS
✓ Airbus A320: OK

> 25 knot
✕ Light AC: ABORT
⚠ Airbus A320: BATAS

▼

4️⃣ Eksekusi Keputusan
Land, Hold (delay), Divert ke runway lain, atau Go-around

Batas Aman Crosswind:

• Pesawat kecil: Maksimum 15 knot
• Airbus A320: Maksimum 38 knot

Wind Shear dan Microburst Detection

Tanda Visual pada Windsock yang Mengindikasikan Wind Shear:

• Rotasi arah >60° dalam <1 menit
• Osilasi vertikal amplitudo besar
• Perubahan sudut elevasi >30° tiba-tiba

Respons Darurat ATC:

"Attention all aircraft, wind shear alert! Windsock rapid oscillation, advise go-around."

Integrasi dengan Sistem Keselamatan Bandara

Runway Safety Team (RST)

Tugas rutin Runway Safety Team:

• Verifikasi posisi windsock tiap shift
• Uji responsivitas dengan anemometer portabel
• Dokumentasi harian kondisi fisik

Aerodrome Emergency Plan

Skenario windsock rusak:

• Aktifkan NOTAM: "WINDSOCK U/S" (Unserviceable)
• Tingkatkan frekuensi laporan anemometer
• Kerahkan mobile wind indicator

Analisis Risiko Berbasis Windsock

Risk Matrix ICAO

Kemungkinan / Keparahan	Minor	Mayor	Katastropik
Sering	-	-	Crosswind > limit
Jarang	-	Windsock error	-
Sangat Jarang	Kerusakan minor	-	Microburst tak terdeteksi

Mitigasi Utama (3 Lapis Pertahanan)

Sebagaimana prinsip risk management, sistem keselamatan windsock menerapkan 3 lapis pertahanan:

1. Anemometer digital (data kuantitatif presisi)
2. Windsock (visual real-time, fail-safe)
3. Pilot visual check (judgment akhir)

Regulasi Global Windsock (ICAO & FAA)

Standar teknis windsock diatur melalui kerangka regulasi global yang menjamin keseragaman, keandalan, dan keselamatan operasional di seluruh bandara internasional. Di Indonesia, regulasi turunan diatur oleh Direktorat Jenderal Perhubungan Udara (DJU) melalui Peraturan Menteri Perhubungan dan Keputusan Direktur Jenderal.

ICAO Annex 14: Standar Emas Penerbangan Global

(Volume I: Aerodrome Design and Operations, Edisi IX-2023)

Persyaratan Kritis (§5.3.5 - §5.3.11)

Parameter	Spesifikasi ICAO	Penalti Ketidakpatuhan
Jumlah Minimum	2 per landasan	Penurunan kategori bandara
Lokasi	120-150 m dari threshold landasan	Denda hingga $500.000
Visibilitas	Terlihat dari ketinggian 300 m	Pembekuan sertifikasi
Waktu Respons	<5 detik untuk perubahan 90°	-
Pencahayaan Malam	Intensitas min. 10 cd	-

Spesifikasi Material (§10.2.1)

• Kain: Polyester 600D dengan coating PVC
• Warna: Oranye (Pantone 165C) dan putih
• Retroreflektifitas: Min. 300 cd/lux/m²

Kalibrasi (§2.8.3)

"Windsock harus dikalibrasi dengan anemometer bandara setiap 180 hari, dengan toleransi arah ±5° dan kecepatan ±2 knot."

FAA AC 150/5345-27E: Standar Teknis Amerika Serikat

(Effective Date: 2020-09-30)

Dimensi dan Konstruksi (§3)

Komponen	Spesifikasi FAA	Uji Wajib
Panjang	12 kaki (3,66 m)	Tensile test 2.500 N
Diameter	36 inci (0,91 m)	UV exposure 1.000 jam
Tiang	20 kaki (6,1 m)	Wind tunnel 0-40 knot
Sistem Rotasi	Bebas hambatan 360°	Torsi maks 0,5 Nm

Persyaratan Pencahayaan (§4e)

Diagram 9. Windsock Lighting System Power Flow dengan Intensity Verification

⚡

SUMBER UTAMA

AC 220V Bandara

→

🌗

SENSOR LUX

Auto-on jika lux < 10

→

💡

LED 5W IP68

Internal & eksternal

→

📏

VERIFIKASI

≥10 cd @ 1,5 km

▼

🔋 BACKUP: Baterai NiMH (operasi mandiri 72 jam tanpa AC)

Inspeksi Rutin (§7)

Frekuensi	Aktivitas	Dokumentasi
Harian	Verifikasi rotasi bebas	Logbook tower
Bulanan	Pemeriksaan kerusakan material	Form FAA 5200-12
Semesteran	Kalibrasi sudut elevasi	Sertifikat kalibrasi
Tahunan	Uji resistansi angin 50 knot	Laporan teknik

Perbandingan Regulasi Kritis ICAO vs FAA

Parameter	ICAO Annex 14	FAA AC 150/5345-27E	Harmonisasi
Tinggi Tiang	6,1 m	20 ft (6,1 m)	Penuh
Sudut Elevasi 15 knot	0° ±2°	0° ±1°	FAA lebih ketat
Warna	Oranye/putih	Fluorescent orange	ICAO lebih umum
Inspeksi Kalibrasi	180 hari	90 hari	FAA 2× lebih sering

Regulasi Regional Penting

EASA CS-ADR-DSN (2023) — Eropa

• Lampu LED: Wajib berwarna putih (bukan kuning)
• Material: Harus memenuhi REACH SVHC compliance

CASR Part 139 — Australia

• Cyclone Rating: Tahan angin 150 km/jam
• Bushfire Resistance: Material non-combustible

DGCA India (CAR Section 4)

• Visibilitas Min: 2 km (vs ICAO 1,5 km)
• Pemasangan: Diperlukan 4 windsock untuk landasan >3.000 m

Indonesia — PM 39/2019 dan KP 326/2019 DJU

• Peraturan Menteri Perhubungan PM 39 Tahun 2019 tentang Standar Teknis dan Operasional Bandar Udara
• Keputusan Direktur Jenderal Perhubungan Udara KP 326 Tahun 2019 tentang Manual Standar Teknis Operasional Peraturan Keselamatan Penerbangan Sipil
• Mengacu pada UU Nomor 1 Tahun 2009 tentang Penerbangan
• Sertifikasi bandara mengikuti SKEP 161/IX/2003 (untuk bandara umum) dan ketentuan airstrip swasta perkebunan

Panduan Pemasangan dan Pemeliharaan Windsock

Prosedur instalasi dan perawatan yang tepat menjamin keandalan windsock sebagai alat keselamatan kritis. Panduan ini memenuhi standar ICAO Annex 14 Edisi IX dan FAA AC 150/5345-27E.

Persyaratan Lokasi Pemasangan

Zona Bebas Obstruksi

Diagram 10. Zona Instalasi Windsock dengan Kriteria Spesifik Penerbangan (Top View)

RUNWAY (Landasan Pacu)

THRESHOLD A

THRESHOLD B

🌬️

WINDSOCK 1

120-150 m

🌬️

WINDSOCK 2

120-150 m

✓ ZONA AMAN
Bebas obstruksi 45°

⚠ ZONA EVALUASI
Cek aliran udara

✕ ZONA TERLARANG
Pohon, gedung, lampu

📐 Rumus Ketinggian: H = 6,1 + (D / 100) meter
H = Ketinggian windsock; D = Jarak dari runway (meter)

Formula Ketinggian Windsock terhadap Jarak

H = 6,1 + (D / 100) meter

Di mana:

• H = Ketinggian penempatan windsock (dalam meter)
• D = Jarak dari landasan pacu (runway) ke lokasi windsock (dalam meter)

Contoh Aplikasi: Jika windsock dipasang pada jarak 300 meter dari landasan:

H = 6,1 + (300 / 100) = 9,1 meter

Orientasi Strategis

• Minimal 2 windsock per landasan (ujung berlawanan)
• Sudut pandang: Terlihat dari 300 m AGL (Above Ground Level) saat approach
• Tidak silau oleh lampu landasan

Prosedur Instalasi Langkah-demi-Langkah

Penyiapan Pondasi

Material	Spesifikasi	Standar
Beton	K-300, slump 10 cm	ASTM C94
Tulangan	4D16, selimut 5 cm	ACI 318
Dimensi	1m × 1m × 1,5m	FAA §5.2.1

Pemasangan Tiang

• Pasang anchor bolt M24 (4 titik)
• Tegakkan tiang dengan toleransi vertikal <0,5°
• Grouting celah dengan epoxy mortar
• Uji pull-test 1,5× beban rancang

Mounting Windsock

• Pasang ball bearing stainless SKF 6305-2RS1
• Kencangkan ring inlet ke bracket
• Pastikan zero twist pada tabung
• Uji rotasi manual (torsi <0,5 Nm)

Kalibrasi Awal

Uji Respons Angin

Kecepatan Angin	Persyaratan	Toleransi
3 knot	Mulai mengembang	+0,5 detik
10 knot	Sudut 45°±3°	±2°
15 knot	Horizontal penuh	+1°

Verifikasi Arah

• Bandingkan dengan anemometer kalibrasi NIST
• Toleransi: ±5° (ICAO Annex 14 §2.8.3)

Checklist Komisioning

• Sertifikat material (ASTM/ISO)
• Laporan uji pondasi
• Video uji respons angin
• Dokumen kalibrasi anemometer referensi
• Pencatatan GPS koordinat

Pemeliharaan Rutin (FAA AC 150/5345-27E)

Frekuensi	Aktivitas	Tools
Harian	Inspeksi visual kerusakan	Binokular 10×
Mingguan	Pembersihan debu	Air deionized
Bulanan	Uji rotasi 360°	Anemometer portabel
6 Bulan	Kalibrasi sudut elevasi	Theodolite digital
Tahunan	Uji tensile strength sampel	Mesin uji ASTM D5034

Prosedur Perbaikan

Diagram 11. Protokol Perawatan Windsock Berdasarkan Jenis Kerusakan

🔍 INSPEKSI KERUSAKAN

▼

🟢 KERUSAKAN MINOR

Indikator: Sobekan <5 cm, kotor, warna pudar tipis

Tindakan:
✓ Patch dengan Polyurethane tape 3M™ 8959
✓ Bersihkan dengan air deionized
✓ Lapisan UV refresh

🟡 KERUSAKAN MAYOR

Indikator: Sobekan >5 cm, bearing macet, jahitan rusak

Tindakan:
⚠ Penggantian kain windsock
⚠ Service bearing & pelumasan
⚠ Inspeksi 6 bulan dipercepat

🔴 KERUSAKAN KRITIS

Indikator: Tiang bengkok, lepas, atau hilang total

Tindakan:
✕ Aktifkan NOTAM "WINDSOCK U/S"
✕ Kerahkan mobile wind indicator
✕ Penggantian unit + sertifikat kalibrasi

📋 Form Pelaporan: Semua kategori wajib dicatat di Form FAA 5200-12 dan diarsipkan minimum 3 tahun untuk audit.

Penggantian Penuh

1. Turunkan unit rusak
2. Verifikasi penyebab kegagalan
3. Pasang unit baru dengan sertifikat kalibrasi
4. Uji komparatif dengan unit lama

Checklist Inspeksi Mandiri

1. Rotasi bebas tanpa bunyi
2. Tidak ada robekan/aus pada kain
3. Warna cerah (tidak pudar)
4. Lampu menyala otomatis saat gelap
5. Tiang vertikal sempurna
6. Dokumentasi inspeksi terkini

"Merawat windsock seperti merawat paru-paru bandara." — Andalkan inspeksi rutin sebagai investasi keselamatan jangka panjang.

Pertanyaan yang Sering Diajukan

Apa itu windsock dan apa fungsinya?

Windsock (kaus angin) adalah instrumen meteorologi visual sederhana berbentuk kerucut tekstil yang berfungsi sebagai petunjuk arah dan kecepatan angin permukaan (surface wind indicator). Alat ini merupakan komponen kritis dalam infrastruktur keselamatan di bandara, landasan helikopter, pabrik kimia, dan lokasi industri berisiko tinggi. ICAO Annex 14 mengamanatkan pemasangan minimal 2 windsock per landasan pada jarak 120-150 m dari threshold. Windsock berfungsi sebagai sistem pendeteksi angin real-time yang andal, ekonomis, dan tahan gagal (fail-safe) — vital untuk fase takeoff dan landing di mana 61% kecelakaan penerbangan terjadi menurut Boeing Statistical Summary 2023.

Bagaimana cara membaca windsock untuk menentukan arah dan kecepatan angin?

Membaca windsock mengikuti dua aturan dasar: (1) Arah angin — Ekor windsock SELALU mengarah KE arah datangnya angin (FAA AIM §7-1-4). Contoh: ekor mengarah ke Timur berarti angin dari Barat. (2) Kecepatan angin berdasarkan sudut elevasi terhadap tiang: 90° tegak <3 knot (waspada wind shear), 60° = 6 knot (normal), 45° = 10 knot (ideal landing), 30° = 12 knot (evaluasi crosswind), 0° horizontal ≥15 knot (batas maksimum pesawat kecil). Margin error arah ±5° dan kecepatan ±2 knot.

Apa spesifikasi Windsock Model WSSM-3,0?

Windsock Model WSSM-3,0 memiliki dimensi: Panjang Total (L) = 3,00 m, Diameter Intake (D₁) = 1,00 m, Diameter Outlet (D₂) = 0,50 m, dan Tinggi Struktur (H) = 1,50 m. Rasio panjang-diameter L/D₁ = 3:1 (kategori high-sensitivity), Rasio konisitas D₁/D₂ = 2:1. Material kain polyester dengan PVC coating berwarna oranye ISO. Mampu mendeteksi angin mulai dari 3 knot dan mengembang penuh pada 15 knot. Bearing tipe Slewing satu baris dengan zinc-aluminium alloy coating 80 μm. Memenuhi standar ICAO Annex 14.

Apa saja standar regulasi global untuk windsock?

Standar regulasi global windsock meliputi: (1) ICAO Annex 14 Volume I Edisi IX-2023 §5.3.5-§5.3.11 — minimum 2 windsock per landasan, jarak 120-150 m dari threshold, waktu respons <5 detik untuk perubahan 90°, intensitas pencahayaan malam minimum 10 cd; (2) FAA AC 150/5345-27E — panjang 12 kaki (3,66 m), diameter 36 inci (0,91 m), tiang 20 kaki (6,1 m), inspeksi setiap 90 hari; (3) ISO 22488:2019 untuk material; (4) EASA CS-ADR-DSN (2023); (5) CASR Part 139 Australia; (6) DGCA India CAR Section 4. Di Indonesia: UU 1/2009 Penerbangan, PM Perhubungan 39/2019, dan KP 326/2019 DJU.

Bagaimana sejarah evolusi windsock?

Evolusi windsock melalui delapan tonggak kritis: (1) ~1800-an — bendera kain digunakan pelaut dan petani untuk indikasi arah angin; (2) 1903 — era Wright Brothers, lapangan terbang awal memasang indikator kerucut; (3) 1944 — ICAO didirikan melalui Konvensi Chicago; (4) 1951 — ICAO Annex 14 Edisi Pertama diterbitkan; (5) 1958 — FAA didirikan di Amerika Serikat; (6) 1985 — FAA AC 150/5345-27 pertama diterbitkan; (7) 2020 — FAA AC 150/5345-27E (versi terkini) dengan LED IP68 dan toleransi ±1°; (8) 2023 — ICAO Annex 14 Edisi IX dengan persyaratan diperketat (waktu respons <5 detik, retroreflektifitas 300 cd/lux/m²).

Lihat Juga

• Analisa Pekerjaan Cut and Fill Tanah (Konstruksi Airstrip)
• Civil Engineering adalah Cabang Ilmu Teknik
• Pemindahan Tanah Mekanis: Pekerjaan Galian dan Timbunan
• Alat Berat Konstruksi: Jenis, Fungsi, dan Aplikasi
• Produktivitas Alat Berat Excel: Perhitungan Kapasitas
• Kode Bangunan Sipil Jalan KBLI 42101
• Surveyor Tanah: Tugas, Peralatan, dan Standar
• Manajemen Konstruksi: Pengertian, Aspek, dan Tahapannya
• Risk Management: Pengertian, Proses, dan Penerapannya
• Quality Assurance (QA): Pengertian dan Penerapannya
• Kick-Off Meeting Proyek Konstruksi
• Laporan Progress Proyek Excel
• Contoh S Curve Time Schedule Proyek Excel
• Materi Dasar Teknik Sipil: Dimensi, Mekanika, dan Survei
• Gambar Konstruksi Bangunan: Klasifikasi FC, SD, FD, ABD

Referensi

1. International Civil Aviation Organization. Annex 14 to the Convention on International Civil Aviation — Aerodromes, Volume I: Aerodrome Design and Operations. Edisi IX, 2023. Montreal: ICAO.
2. International Civil Aviation Organization. Doc 9157 — Aerodrome Design Manual, Part 4: Visual Aids. Montreal: ICAO.
3. Federal Aviation Administration. AC 150/5345-27E — Specification for Wind Cone Assemblies. Washington DC: FAA, U.S. Department of Transportation (Effective Date: 2020-09-30).
4. Federal Aviation Administration. Aeronautical Information Manual (AIM) §7-1-4 — Aviation Weather Services. Washington DC: FAA.
5. European Union Aviation Safety Agency. CS-ADR-DSN — Certification Specifications for Aerodromes Design. Edisi 2023. Cologne: EASA.
6. Undang-Undang Republik Indonesia Nomor 1 Tahun 2009 tentang Penerbangan. Jakarta: Kementerian Sekretariat Negara.
7. Peraturan Menteri Perhubungan Nomor PM 39 Tahun 2019 tentang Standar Teknis dan Operasional Bandar Udara. Jakarta: Kementerian Perhubungan.
8. Keputusan Direktur Jenderal Perhubungan Udara Nomor KP 326 Tahun 2019 tentang Manual Standar Teknis Operasional Peraturan Keselamatan Penerbangan Sipil. Jakarta: DJU Kementerian Perhubungan.
9. International Organization for Standardization. ISO 22488:2019 — Aircraft Ground Equipment — Specification for Wind Cone. Geneva: ISO.
10. American Society of Civil Engineers. ASCE 7-22 — Minimum Design Loads and Associated Criteria for Buildings and Other Structures. Reston, Virginia: ASCE.
11. American Society for Testing and Materials. ASTM C94 — Standard Specification for Ready-Mixed Concrete. West Conshohocken: ASTM International.
12. American Society for Testing and Materials. ASTM D5034 — Standard Test Method for Breaking Strength and Elongation of Textile Fabrics (Grab Test). West Conshohocken: ASTM International.
13. American Concrete Institute. ACI 318 — Building Code Requirements for Structural Concrete. Farmington Hills: ACI.
14. International Organization for Standardization. ISO 4892 — Plastics: Methods of Exposure to Laboratory Light Sources. Geneva: ISO.
15. Civil Aviation Safety Authority Australia. CASR Part 139 — Aerodromes. Canberra: CASA.
16. Directorate General of Civil Aviation India. CAR Section 4 — Aerodrome Standards. New Delhi: DGCA.
17. Boeing Commercial Airplanes. Statistical Summary of Commercial Jet Airplane Accidents — Worldwide Operations 1959-2022. Seattle: Boeing (2023).
18. National Transportation Safety Board. NTSB Report 2022 — Wind Shear Detection and Prevention. Washington DC: NTSB.
19. Aviation Safety Network. Annual Safety Review 2023. Hilversum: Flight Safety Foundation.
20. International Civil Aviation Organization. Safety Report 2024. Montreal: ICAO.
